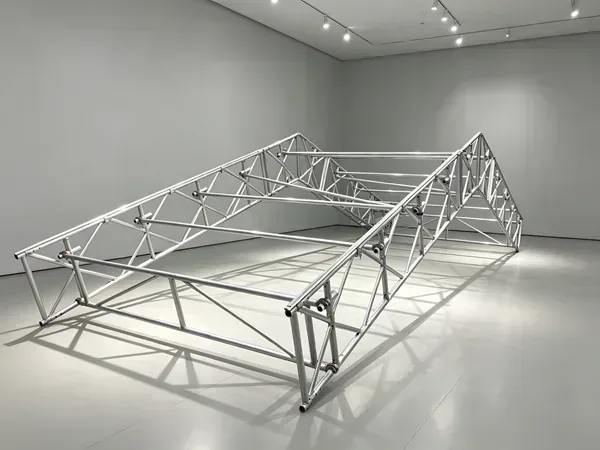

Temporary Roofing System

Conçu selon les normes internationales pour la sécurité, la rapidité et la durabilité sur tous les chantiers.

Aperçu

ACE SCAFFOLD fabrique le Système de Couverture Temporaire — aussi appelé couverture temporaire ou couverture Diamond Beam — une structure modulaire entièrement en aluminium qui couvre et protège la zone inférieure de la pluie, du vent, de la poussière et du confinement pendant les constructions, rénovations, restaurations et événements. Construite avec des poutres diamond, des cadres K, des étançons horizontaux et mobiles couverts de bâches keder ou shrinkwrap, elle s’étend sur n’importe quelle longueur et peut être montée de façon manuelle, extensible ou à l’aide d’une grue. En tant que fabricant de couvertures temporaires, nous offrons un support de conception soutenu par l’ingénierie, l’OEM/ODM et la livraison FOB Shanghai.

Caractéristiques Principales

• Treillis Diamond Beam modulaire entièrement en aluminium
• Franchi de grandes portées avec un support interne minimal
• Trois méthodes de montage : manuel, extensible et à la grue
• Couverture avec bâches keder ou shrinkwrap
• Connexions à tenon avec 6 × Ø12 mm de goupilles de verrouillage de sécurité
• Support de conception par ingénierie et OEM/ODM disponibles

Un système de couverture temporaire est une structure couverte conçue pour protéger la zone intérieure des effets des intempéries, de la poussière et du confinement. Le Système de Couverture Temporaire ACE SCAFFOLD est une couverture temporaire modulaire entièrement en aluminium : l’ensemble de couverture se compose de poutres diamond, de cadres K, d’étançons horizontaux et mobiles couverts de bâches shrinkwrap ou keder. Le concept de poutre diamond offre une treillis léger, résistant et à montage rapide qui franchit de grandes portées avec un support interne minimal.

Ensemble de Couverture Temporaire

L’ensemble de couverture se compose de poutres diamond, de cadres K, d’étançons horizontaux et mobiles, couverts de bâches shrinkwrap ou keder. Les poutres s’assemblent par des connexions à tenon pour un montage rapide et nécessitant peu d’outils. La couverture peut s’appuyer sur le bâtiment existant, l’échafaudage ou toute structure adaptée — mais la structure de support doit toujours être vérifiée et conçue par un ingénieur compétent afin de garantir qu’elle résiste aux charges générées.

Treillis Diamond Beam

La poutre diamond est l’élément principal du treillis. Les poutres de faitage et les poutres de rive (toutes deux pourvues d’un rail intégré) se connectent aux poutres diamond par des tenons d’acier avec 6 × Ø12 mm de goupilles de verrouillage pour compléter chaque treillis de couverture. Les cadres K sont fixés sur les rives et répétés en pente jusqu’au faitage à intervalles de 2 m, tandis que les étançons horizontaux entre les cadres K créent un étaiement latéral de 1 m pour la corde de compression et les étançons mobiles s’logent dans les poches du faitage et des rives.

Trois Méthodes de Montage

La couverture peut être installée selon la méthode la plus adaptée aux conditions du site : - Montage manuel — treillis montés portée par portée sur une tour d’échafaudage temporaire au point médian. - Montage extensible — un ensemble de couverture mobile construit sur une poutre rail et déplacé à sa position. - Montage à la grue — portées entièrement étaiées montées au niveau du sol et élevées à leur position par grue.

Couverture par Bâches

Une fois la structure complétée, la bâche keder glisse sur le rail et est fixée à l’échafaudage. Les bâches peuvent être installées séquentiellement au fur et à mesure que chaque portée se termine, ou toutes ensemble une fois la couverture complète montée.

Étaiement et Sécurité

Les portées étaiées, l’espacement des étançons et les limites de remplissage suivent le plan de l’ingénieur. Configurations typiques : 1 portée étaiée toutes les 3 (manuel, en zigzag) ou 1 sur 2 (à la grue, cadre K), avec étançons diagonaux à 1 m en zigzag et étançons horizontaux à 1 m (corde supérieure) / 2 m (corde inférieure).

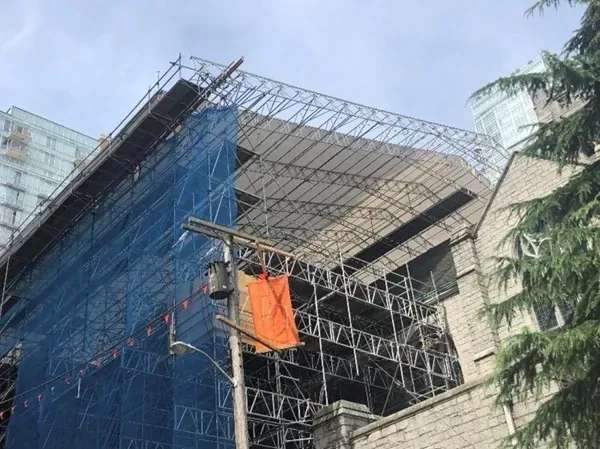

Application

Temporary Roofing System Spécifications

Temporary Roofing System Composants

18 degree ridge beam

18 degree top plate

27 degree ridge beam

36 degree ridge beam

36 degree top plate

K frame

beam spigot

caster assembly

entretoise diagonale

diamond beam

end stopper

gravlock

hex nuts

horizontal brace

keder sheet

keder track

locking pin

r clip

ridge track

roller brace

roof connector

roof eave track

roof eave

runway beam

safety pin

splice plate

tension bar assembly

tension bar

Description	Model	Specification
Poutre Diamond	DB	Aluminium 6082-T6, plusieurs longueurs
Cadre K	KF	Aluminium, espacement vertical de 2 m
Poutre de faitage (avec rail)	RB	Aluminium, 18°/27°/36°
Poutre de rive (avec rail)	EB	Aluminium
Étançon horizontal	HB	Aluminium, 1 m / 2 m
Étançon mobile	RLB	Aluminium, poches de faitage et de rive
Tenon d’acier	SP	6 × Ø12 × 70 mm goupilles de verrouillage
Bâche keder	KS	PVC / perforation keder, toute longueur
Rail keder	KT	Aluminium, intégré
Ensemble de roues	CA	M12 × 40 à plaque supérieure de 18°
Connecteur de couverture	RC	Ø30 × 90 mm goupille de verrouillage
Poutre rail	RWB	Collier de poutre @ 1,2 m
