Cuplock Swivel Clamp Brace

Conçu selon les normes internationales pour la sécurité, la rapidité et la durabilité sur tous les chantiers.

Aperçu

Le Cuplock Swivel Clamp Brace — également appelé bride rotative cuplock ou étai diagonal cuplock — est le membre de contreventement diagonal qui se fixe à un vertical cuplock avec une bride rotative à chaque extrémité au lieu d'une tête coupelle-lame. Comme les brides saisissent le tube du montant à n'importe quel point, l'étai peut être placé exactement là où l'on a besoin de contreventement, de garde-corps ou de rampe d'échelle, ajoutant une polyvalence au-delà des connexions à coupelle fixes. Proposé en quatre tailles de 1,52 m (CCB50, 9,50 kg) à 2,5 m (CCB82, 11,20 kg) et galvanisé à chaud, il est fabriqué selon OSHA, ANSI et CSA avec un coefficient de sécurité de 4:1, qualité ISO 9001 et livraison FOB Shanghai de ACE SCAFFOLD.

Caractéristiques Principales

• Tube en acier carbone Q235/Q345 Ø48,3 mm, galvanisé à chaud
• Bride rotative à chaque extrémité saisit le montant à n'importe quel point - sans coupelles
• Bride rotative forgée serrée avec un seul boulon
• Quatre tailles : 1,52 m (9,50 kg) à 2,5 m (11,20 kg), HDG
• Contreventement latéral, garde-corps et rampes en une seule pièce
• Conforme OSHA, ANSI et CSA, coefficient de sécurité 4:1, ISO 9001, FOB Shanghai

Dans un échafaudage cuplock, le cuplock swivel clamp brace est la diagonale utilisée lorsqu'une travée nécessite un contreventement à un point où les coupelles ne s'alignent pas — ou lorsque la même pièce doit servir de garde-corps ou de rampe d'échelle. Il est fait d'un tube d'acier Ø48,3 mm avec une bride rotative forgée à chaque extrémité. La bride rotative pivote à l'angle requis et est serrée sur le vertical ou la poutre cuplock avec un seul boulon, mordant fermement le tube, sans coupelles ni coins. Une séquence d'échafaudage peut être érigée uniquement avec des horizontaux pendant trois travées au maximum ; la quatrième travée nécessite une diagonale pour que la structure reste de niveau et étayée, et une bride cuplock peut être positionnée à n'importe quel point du tube pour ce travail. Comme elle saisit le tube au lieu d'une rosace ou d'une coupelle, le même étai sert sur les échafaudages cuplock, ringlock et à tube et bride conventionnels. Nos étrais cuplock swivel clamp brace sont en acier carbone Q235/Q345 galvanisé à chaud, fabriqués selon OSHA, ANSI et CSA avec un coefficient de sécurité de 4:1, qualité ISO 9001 et livraison FOB Shanghai de ACE SCAFFOLD.

Étai à Bride Cuplock

Le cuplock swivel clamp brace est un membre de contreventement diagonal qui se fixe au vertical cuplock avec une bride rotative à chaque extrémité au lieu d'une tête coupelle-lame, pouvant être placé là où le tracé l'exige.

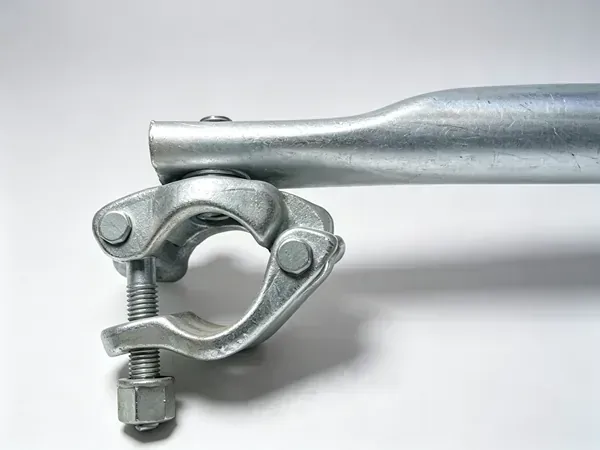

Connexion par Bride Rotative

Chaque extrémité porte une bride rotative forgée. La bride pivote à l'angle de l'étai et est serrée sur le vertical ou la poutre Ø48,3 avec un seul boulon, mordant fermement le tube. Aucune coupelle ni coin n'est nécessaire, la bride peut donc être ajoutée, déplacée ou adaptée sans perturber le reste de la travée.

Contreventement, Garde-corps et Rampes

Une bride cuplock remplit trois fonctions : contreventement latéral pour rigidifier les tours cuplock, garde-corps et rampes supérieures sur les plateformes de travail, et rampes dans les échelles cuplock. Une seule pièce couvre les trois, réduisant les pièces détachées sur le chantier.

Galvanisé à Chaud

Chaque cuplock swivel clamp brace est en acier carbone Q235/Q345 galvanisé à chaud pour résister à la corrosion sur chantier, en littoral et offshore, et est fabriqué selon OSHA, ANSI et CSA avec un coefficient de sécurité de 4:1.

Cuplock Swivel Clamp Brace Spécifications
