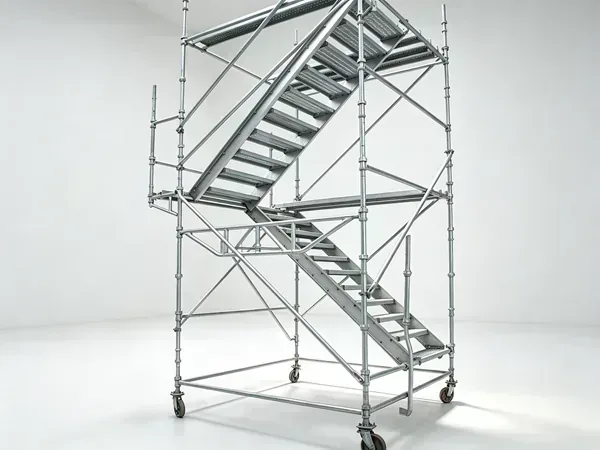

Cuplock Scaffolding
Conçu selon les normes internationales pour la sécurité, la rapidité et la durabilité sur tous les chantiers.
Aperçu
ACE SCAFFOLD fabrique des échafaudages cuplock, également appelés cup lock ou système cuplock, un échafaudage en tube d'acier modulaire et simple avec verrouillage à coupelle et pelle à 4 directions pour un montage rapide et à charge lourde. Colonnes, poutres transversales, diagonales, traverses et coupelles supérieures construisent à la fois l'accès et l'étayage de coffrage dans un seul système, chaque nœud supportant 11,12 kN (2500 lb) et des jonctions entièrement soudées à la machine (AWS D1.1). Galvanisé à chaud et testé selon EN 12810, notre échafaudage cuplock convient aux faux ouvrages civils, à l'oil & gas et aux ponts, et est exporté vers 65 pays. En tant que fabricant et usine OEM de cuplock, nous offrons la livraison FOB Shanghai.
Caractéristiques Principales
- Montage flexible
- Composants standardisés qui réduisent la perte de pièces et simplifient la gestion
- Montage/démontage 2 à 3× plus rapide avec un simple petit marteau
- Entretien simple : sans boulons ni pièces détachées ; léger, robuste, résistant à la corrosion
L'échafaudage cuplock, également appelé cup lock ou scaffolding à coupelle, est un système en tube d'acier modulaire et simple avec verrouillage à coupelle et pelle à 4 directions, formé de colonnes, de poutres transversales, de diagonales, de planches et de traverses pour l'accès, et de poutres de couverture, de poutres de remplissage et de têtes amovibles pour l'étayage de coffrage.
L'échafaudage cuplock offre un montage et un démontage rapides et sans effort, une stabilité et une fiabilité structurelle, des options complètes de composants, une grande polyvalence et une forte capacité de charge. Sûr, facile à fabriquer et résistant à la perte de pièces, il simplifie la gestion, le transport et le travail sur chantier, améliorant considérablement l'efficacité. Il a obtenu plusieurs prix nationaux et internationaux et a été nommé par le Ministère de la Construction comme l'une des dix nouvelles technologies clés à promouvoir avant 2000.
Applications de l'Échafaudage Cuplock
Le cuplock est un système d'acier bien établi, facile à ériger et sûr, très populaire dans les projets civils et oil & gas — cage à oiseau, accès, support temporaire et étayage de béton. Le système cuplock galvanisé à chaud est un support lourd éprouvé : relativement léger, rapide à monter et polyvalent, servant tant pour les faux ouvrages que pour l'accès. Il convient au génie du bâtiment et civil, comme les ponts routiers, les bureaux et les projets commerciaux.
Le nœud cup-lock accepte jusqu'à huit connexions combinées de poutre transversale et de diagonale. Chaque connexion supporte en toute sécurité 11,12 kN (2500 lb) ; la charge totale des poutres transversales doit rester dans la charge de colonne recommandée pour l'étayage donné. Les colonnes et les poutres transversales sont entièrement soudées à la machine pour des jonctions nettes, plates et sans soudure, avec des soudeurs formés selon AWS D1.1 pour les soudures en bout et en angle.
ACE SCAFFOLD est fabricant et usine OEM de cuplock en Chine qui fournit et exporte vers 65 pays. Les composants sont testés selon EN 12810, avec certification CE et galvanisation à chaud pour une plus longue durée de vie et une meilleure résistance aux dommages. La production suit des étapes claires — matériau, découpe, soudure, galvanisation, nettoyage, emballage — et nous fournissons la gamme complète d'accessoires, les produits personnalisés étant les bienvenus.
Cuplock Scaffolding Spécifications
| Material | Q235 / Q345 (acier à haute résistance) |
| Tube Size | Ø48.3 × 3.2 mm |
| Surface Treatment | Hot-dip Galvanized |
| Compliance Standard | EN 12810 / BS 1139 / AS-NZS 1576 |
| Certificate | ISO 9001, CE |
| OEM / ODM | Available |
| Packaging | Bundle / Steel Pallet |
| Lead Time | 30 days (production, excl. sea freight) |
| MOQ | 1 × 20ft Container |
Cuplock Scaffolding Composants
| Description | Model | Unit Weight |
|---|---|---|
| VERTICAL 1M (3'3") | CV33 | 6,00 kg |
| VERTICAL 1,5M (4'11") | CV411 | 8,60 kg |
| VERTICAL 2M (6'6") | CV66 | 11,20 kg |
| VERTICAL 2,5M (8'2") | CV82 | 13,80 kg |
| VERTICAL 3M (9'9") | CV99 | 16,40 kg |
| HORIZONTAL 3,05M (10'0") | CH100 | 11,80 kg |
| HORIZONTAL 2,74M (9'0") | CH90 | 10,80 kg |
| HORIZONTAL 2,44M (8'0") | CH80 | 9,50 kg |
| HORIZONTAL 2,13M (7'0") | CH70 | 8,30 kg |
| HORIZONTAL 1,83M (6'0") | CH60 | 7,20 kg |
| HORIZONTAL 1,52M (5'0") | CH50 | 6,00 kg |
| HORIZONTAL 1,22M (4'0") | CH40 | 4,90 kg |
| HORIZONTAL 1,067M (3'6") | CH36 | 4,30 kg |
| HORIZONTAL 0,91M (3'0") | CH30 | 3,72 kg |
| ESCORA FRONTAL 2,5M x 2M (8'2" x 6'6") | CFB82 | 10,57 kg |
| ESCORA FRONTAL 2,44M x 2M (8'0" x 6'6") | CFB80 | 10,42 kg |
| ESCORA FRONTAL 2,13M x 2M (7'0" x 6'6") | CFB70 | 9,78 kg |
| ESCORA FRONTAL 1,52M x 2M (5'0" x 6'6") | CFB50 | 8,70 kg |
| ESCORA À Bride 2,5M x 2M (8'2" x 6'6") | CCB82 | 11,20 kg |
| ESCORA À Bride 2,44M x 2M (8'0" x 6'6") | CCB80 | 11,10 kg |
| ESCORA À Bride 2,13M x 2M (7'0" x 6'6") | CCB70 | 10,50 kg |
| ESCORA À Bride 1,52M x 2M (5'0" x 6'6") | CCB50 | 9,50 kg |
| 1 PLANCHE | CBB10 | 1,52 kg |
| 2 PLANCHES | CBB110 | 5,50 kg |
| 3 PLANCHES | CBB27 | 7,22 kg |
| SUPPORT D'ÉCHELLE CUPLOCK | CLBW | 3,30 kg |
| ÉCHELLE CUPLOCK 1M (3') | CSLW3 | 7,72 kg |
| ÉCHELLE CUPLOCK 1,5M (5') | CSLW5 | 11,09 kg |
| ÉCHELLE CUPLOCK 3M (10') | CSLW10 | 21,19 kg |
