QES Scaffold Horizontal

Conçu selon les normes internationales pour la sécurité, la rapidité et la durabilité sur tous les chantiers.

Aperçu

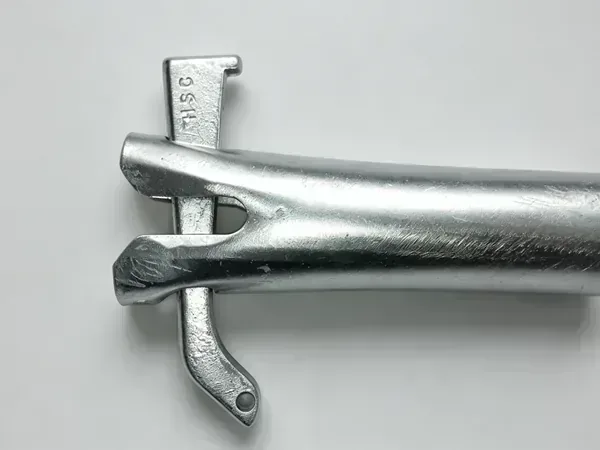

L'horizontal d'échafaudage QES est le membre horizontal du système Quick Erect Scaffold (QES) : une barre en acier galvanisé à chaud dotée de coins captifs à chaque extrémité qui s'emboîtent dans les anneaux forgés du montant QES pour fixer la travée d'équerre, rapidement et sans outils. Disponible en huit largeurs de travée de 2' (QH2) à 10' (QH10), l'horizontal QES définit la trame pour les plates-formes, les garde-corps et les contreventements dans les montages QES à levage rapide. En tant que fabricant QES, nous proposons l'OEM/ODM, l'ISO 9001 et la livraison FOB Shanghai.

Caractéristiques Principales

• Acier galvanisé à chaud pour une durabilité et une longue durée de vie
• Coins captifs à chaque extrémité s'emboîtant dans les anneaux du montant QES
• Fixe la travée d'équerre sans pièces ni outils
• Établit le module pour les plates-formes, garde-corps et contreventements
• Huit largeurs : 2' (QH2) à 10' (QH10)
• Membre horizontal central du système QES à montage rapide

L'horizontal d'échafaudage QES est le membre horizontal du système Quick Erect Scaffold : une barre en acier galvanisé à chaud dotée de coins captifs à chaque extrémité qui s'emboîtent dans les anneaux forgés du montant QES pour fixer la travée d'équerre, rapidement et sans outils.

L'horizontal d'échafaudage QES est le membre horizontal du système Quick Erect Scaffold (QES). C'est une barre en acier galvanisé à chaud dotée de coins captifs à chaque extrémité; les coins s'emboîtent dans les huit ouvertures des anneaux forgés soudés au montant QES, fixant la travée d'équerre sans pièces ni outils.

Comme l'horizontal fixe la largeur de la travée, il établit le module pour les plates-formes de travail, les garde-corps et les contreventements diagonaux sur tout l'échafaudage QES. Avec les montants et les horizontaux comme deux composants principaux, le QES se monte rapidement pour les finitions, la maintenance et les travaux en espaces confinés.

Largeurs de l'horizontal d'échafaudage QES

Huit largeurs de travée standard couvrent la plupart des configurations : 2' (QH2), 3' (QH3), 4' (QH4), 5' (QH5), 6' (QH6), 7' (QH7), 8' (QH8) et 10' (QH10). Toutes sont galvanisées à chaud pour une durabilité et une longue durée de vie sur chantier.

Fabrication de l'horizontal d'échafaudage QES

L'horizontal QES commence comme un tube d'acier lisse et sort de la ligne comme un membre galvanisé à emboîtement sans outils. Quatre opérations donnent leur forme aux extrémités du tube dans le connecteur à coin captif :

Étape 1 — Percer les extrémités : les extrémités du tube sont percées pour former les ouvertures du connecteur qui reçoivent le coin estampé.

Étape 2 — Chauffer les extrémités : les extrémités percées sont chauffées pour que l'acier devienne malléable et puisse être façonné.

Étape 3 — Aplatir les extrémités : les extrémités chauffées sont pressées jusqu'à s'aplatir, formant le siège qui loge le coin captif.

Étape 4 — Galvanisation à chaud et montage du coin : les horizontaux façonnés sont envoyés à la galvanisation à chaud puis les connecteurs à coin estampé sont montés à chaque extrémité.

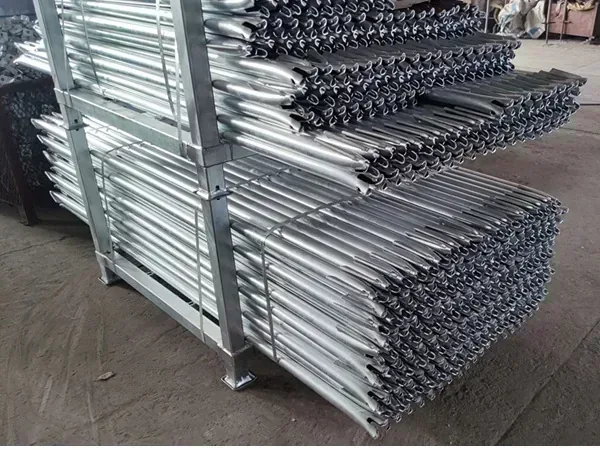

Emballage et expédition

The QES Scaffold Horizontal works with our QES Scaffold Post and QES braces to form square, stable bays of the QES Scaffold system.

QES Scaffold Horizontal Spécifications
