QES Scaffold
Conçu selon les normes internationales pour la sécurité, la rapidité et la durabilité sur tous les chantiers.
Aperçu
ACE SCAFFOLD fabrique l'échafaudage QES, également appelé Quick Erect Scaffold, un système modulaire à montage rapide en acier galvanisé pour une productivité élevée dans des structures irrégulières et des ouvrages à accès restreint. Ses montants à anneau forgé (anneaux soudés tous les 19½") acceptent les horizontaux à des angles distincts, tandis que les coins captifs verrouillent la jonction sans pièces détachées. Avec seulement deux composants principaux — montants et horizontaux — le QES est monté rapidement pour finitions, maintenance et travaux en espaces confinés. En tant que fabricant QES, nous offrons OEM/ODM, ISO 9001 et livraison FOB Shanghai.
Caractéristiques Principales
- Système modulaire à montage rapide, facile à ériger
- Acier galvanisé pour la durabilité et la longue durée
- Seulement deux pièces principales : montants et horizontaux
- Anneaux forgés soudés tous les 19½", avec 8 ouvertures
- Coins captifs fixent les horizontaux à des angles distincts
- Productivité élevée dans structures irrégulières et accès restreint
Le QES (Quick Erect Scaffold) est un système d'échafaudage modulaire à montage rapide en acier galvanisé. Il offre une productivité élevée dans des structures irrégulières et des situations d'accès restreint, et est facile et simple à monter.
Le QES (Quick Erect Scaffold) est un système modulaire à montage rapide en acier galvanisé, qui offre une productivité élevée dans des structures irrégulières et dans des situations d'accès restreint. Il est facile et simple à ériger.

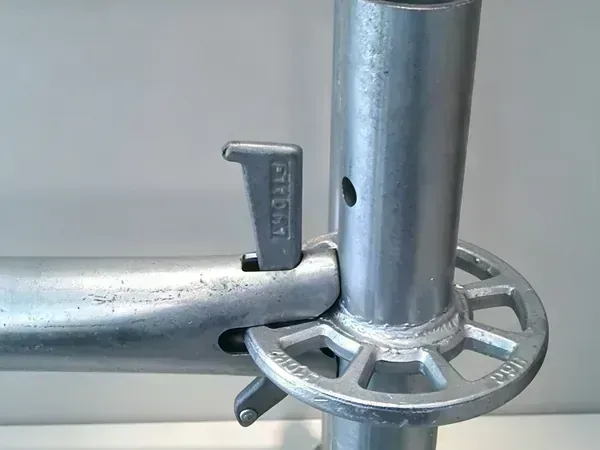

Les montants et les horizontaux sont les deux composants principaux, et leur quincaillerie de connexion est fixée en permanence. Chaque montant porte des anneaux forgés soudés à intervalles réguliers de 19½". Les anneaux ont huit ouvertures, les horizontaux peuvent donc être fixés à des angles distincts selon les conditions du chantier. Les coins captifs — intégrés aux extrémités de chaque horizontal — complètent la jonction avec l'anneau.
Applications de l'Échafaudage QES
Le QES convient aux ouvrages à géométrie irrégulière et à accès étroit ou restreint où les échafaudages à tube et manchon sont lents à monter. Ses modules d'acier galvanisé à montage rapide maintiennent la productivité des équipes dans les finitions, la maintenance et les travaux d'entrée confinée.
QES Scaffold Spécifications
| Material | Q355B (acier) |
| Surface Treatment | Hot-dip Galvanized |
| Compliance Standard | EN 12810 / BS 1139 / AS-NZS 1576 |
| Certificate | ISO 9001, CE |
| OEM / ODM | Available |
| Packaging | Bundle / Steel Pallet |
| Lead Time | 30 days (production, excl. sea freight) |
| MOQ | 1 × 20ft Container |
QES Scaffold Composants
| Description | Model | Weight (kgs) | Weight (lbs) | Surface |
|---|---|---|---|---|
| MONTANT 3' 3" | QP3 | 5,81 | 12,78 | Galvanisé à chaud |
| MONTANT 6' 6" | QP6 | 10,47 | 23,03 | Galvanisé à chaud |
| MONTANT 9' 9" | QP9 | 15,60 | 34,32 | Galvanisé à chaud |
| HORIZONTAL 2' | QH2 | 2,40 | 5,28 | Galvanisé à chaud |
| HORIZONTAL 3' | QH3 | 3,50 | 7,70 | Galvanisé à chaud |
| HORIZONTAL 4' | QH4 | 4,60 | 10,12 | Galvanisé à chaud |
| HORIZONTAL 5' | QH5 | 5,69 | 12,52 | Galvanisé à chaud |
| HORIZONTAL 6' | QH6 | 6,80 | 14,96 | Galvanisé à chaud |
| HORIZONTAL 7' | QH7 | 7,72 | 16,98 | Galvanisé à chaud |
| HORIZONTAL 8' | QH8 | 8,74 | 19,23 | Galvanisé à chaud |
| HORIZONTAL 10' | QH10 | 11,06 | 24,33 | Galvanisé à chaud |
| ESCORA DIAGONALE 3' | QD3 | 7,77 | 17,09 | Galvanisé à chaud |
| ESCORA DIAGONALE 4' | QD4 | 8,20 | 18,04 | Galvanisé à chaud |
| ESCORA DIAGONALE 5' | QD5 | 8,53 | 18,77 | Galvanisé à chaud |
| ESCORA DIAGONALE 6' | QD6 | 9,00 | 19,80 | Galvanisé à chaud |
| ESCORA DIAGONALE 7' | QD7 | 9,75 | 21,45 | Galvanisé à chaud |
| ESCORA DIAGONALE 8' | QD8 | 10,35 | 22,77 | Galvanisé à chaud |
| ESCORA DIAGONALE 10' | QD10 | 11,97 | 26,33 | Galvanisé à chaud |
| BASE RÉGLABLE 20" | QL20 | 5,35 | 11,77 | Galvanisé électrique |
| BASE ROTATIVE 20" | QL21 | 6,60 | 14,52 | Galvanisé électrique |
| COLLIER DE BASE | QLC | 2,85 | 6,27 | Galvanisé à chaud |
| CONSOLE 2 PLANCHES | QB2 | 7,69 | 16,92 | Galvanisé à chaud |
| CONSOLE 3 PLANCHES | QB3 | 12,53 | 27,57 | Galvanisé à chaud |
