Sistema de Cobertura Temporária

Projetado segundo normas internacionais para segurança, velocidade e durabilidade em toda obra.

Visão Geral

A ACE SCAFFOLD fabrica o Sistema de Cobertura Temporária — também denominado cobertura temporária ou cobertura Diamond Beam — uma estrutura modular totalmente de alumínio que cobre e protege a área inferior da chuva, do vento, da poeira e do confinamento durante construções, renovações, restaurações e eventos. Construída com vigas diamond, quadros K, esporas horizontais e móveis cobertos com lonas keder ou shrinkwrap, estende-se qualquer comprimento e pode ser montada de forma manual, extensível ou com ajuda de guindaste. Como fabricante de coberturas temporárias oferecemos suporte de projeto com respaldo de engenharia, OEM/ODM e entrega FOB Xangai.

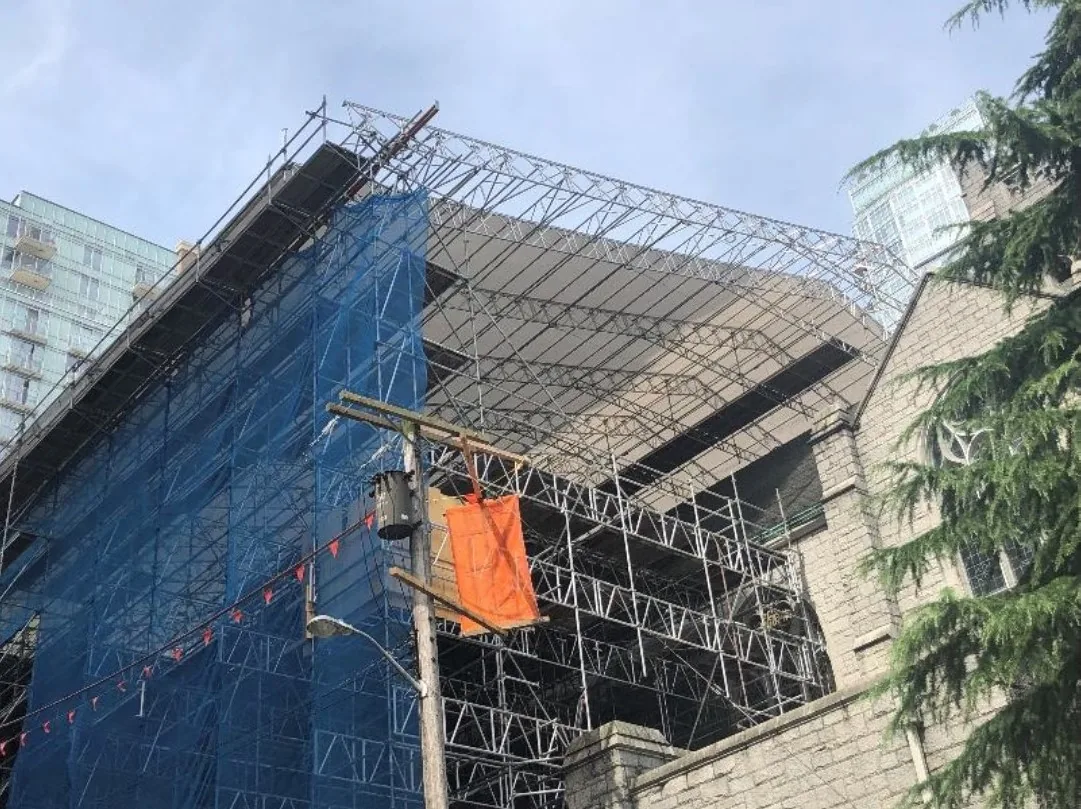

Sistema de Cobertura Temporária - Cobertura Temporária Modular Totalmente de Alumínio (Diamond Beam)

Principais Características

Treliça Diamond Beam modular totalmente de alumínio
Vence grandes vãos com um apoio interno mínimo
Três métodos de montagem: manual, extensível e com guindaste
Cobertura com lonas keder ou shrinkwrap
Conexões de espiga com 6 × Ø12 mm de pinos de travamento de segurança
Suporte de projeto por engenharia e OEM/ODM disponíveis

Um sistema de cobertura temporária é uma estrutura coberta projetada para proteger a área interna dos efeitos da intempérie, da poeira e do confinamento. O Sistema de Cobertura Temporária da ACE SCAFFOLD é uma cobertura temporária modular totalmente de alumínio: o conjunto de cobertura é composto por vigas diamond, quadros K, esporas horizontais e móveis cobertos com lonas shrinkwrap ou keder. O projeto de viga diamond oferece uma treliça leve, resistente e de montagem rápida que vence grandes vãos com um apoio interno mínimo.

Conjunto de Cobertura Temporária

O conjunto de cobertura é composto por vigas diamond, quadros K, esporas horizontais e móveis, cobertos com lonas shrinkwrap ou keder. As vigas se unem por meio de conexões de espiga para uma montagem rápida e com poucas ferramentas. A cobertura pode apoiar-se no edifício existente, no andaime ou em qualquer estrutura adequada — mas a estrutura de apoio deve ser sempre verificada e projetada por um engenheiro competente para garantir que resista às cargas geradas.

Treliça Diamond Beam

A viga diamond é o elemento principal da treliça. As vigas de cumeeira e as vigas de beiral (ambas providas com trilho integrado) se conectam às vigas diamond por meio de espigas de aço com 6 × Ø12 mm de pinos de travamento para completar cada treliça de cobertura. Os quadros K são fixados nos beirais e repetidos em declive até a cumeeira a intervalos de 2 m, enquanto as esporas horizontais entre os quadros K criam um escoramento lateral de 1 m para a corda de compressão e as esporas móveis se alojam nos bolsos da cumeeira e dos beirais.

Três Métodos de Montagem

A cobertura pode ser instalada segundo o método mais adequado às condições do local: - Montagem manual — treliças montadas tramo a tramo sobre uma torre de andaime temporário no ponto médio. - Montagem extensível — um conjunto de cobertura móvel construído sobre uma viga de trilho e deslocado à sua posição. - Montagem com guindaste — tramos totalmente escorados montados ao nível do solo e elevados à sua posição por guindaste.

Cobertura de Lonas

Uma vez completada a estrutura, a lona keder desliza sobre o trilho e é fixada ao andaime. As lonas podem ser instaladas sequencialmente à medida que se termina cada tramo, ou todas juntas uma vez montada a cobertura completa.

Escoramento e Segurança

Os tramos escorados, o espaçamento de esporas e os limites de preenchimento seguem o projeto do engenheiro. Configurações típicas: 1 tramo escorado a cada 3 (manual, em ziguezague) ou 1 a cada 2 (com guindaste, quadro K), com esporas diagonais a 1 m em ziguezague e esporas horizontais a 1 m (corda superior) / 2 m (corda inferior).

Aplicação

Sistema de Cobertura Temporária Especificações

Material	Liga de alumínio
Tratamento de superfície	Acabamento Cru
Norma de conformidade	EN 12810 / BS 1139 / AS-NZS 1576
Certificado	ISO 9001, CE
OEM / ODM	Disponível
Embalagem	Fardo / Palete de aço
Prazo de entrega	30 dias (produção, sem frete marítimo)
Pedido mín.	1 × Contentor de 20 pés

Sistema de Cobertura Temporária Componentes

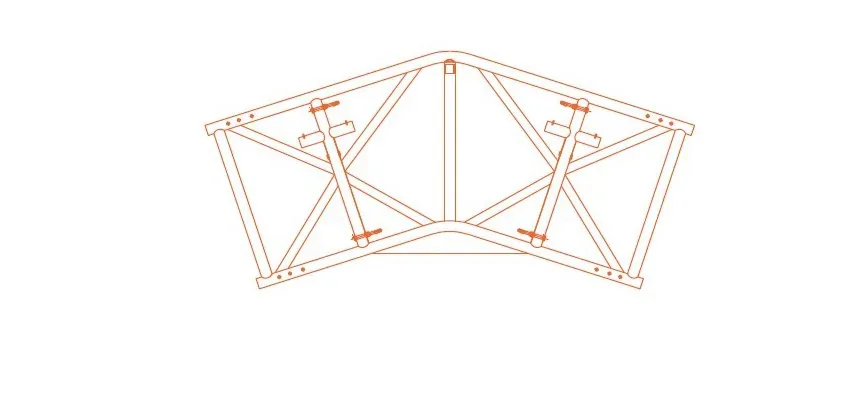

18 degree ridge beam

18 degree top plate

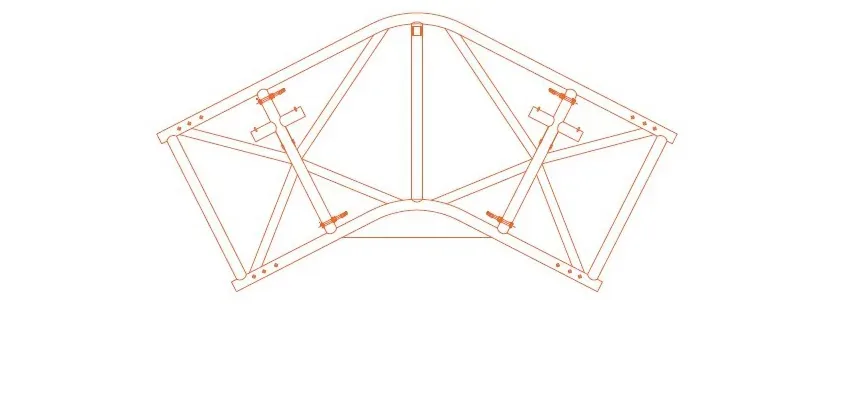

27 degree ridge beam

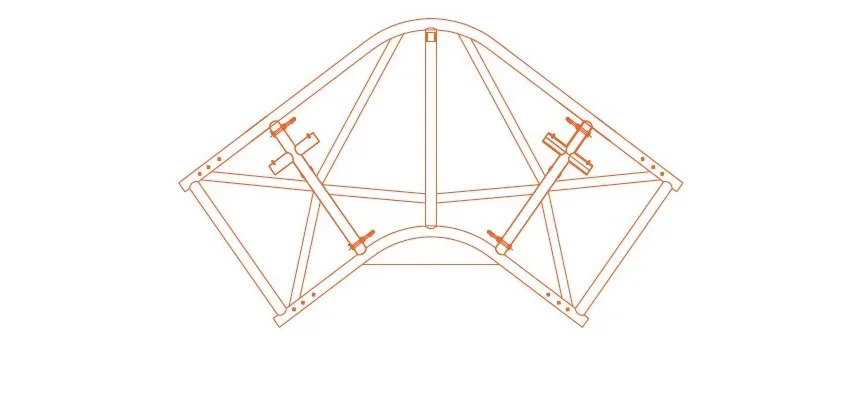

36 degree ridge beam

36 degree top plate

K frame

beam spigot

caster assembly

escora diagonal

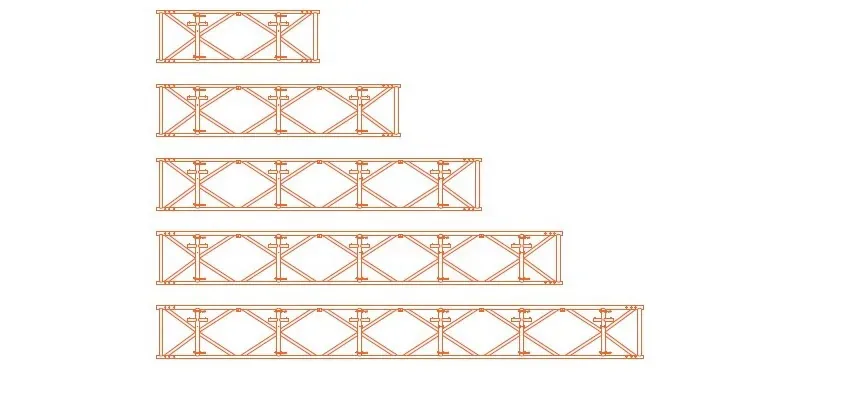

diamond beam

end stopper

gravlock

hex nuts

horizontal brace

keder sheet

keder track

locking pin

r clip

ridge track

roller brace

roof connector

roof eave track

roof eave

runway beam

safety pin

splice plate

tension bar assembly

tension bar

Description	Model	Specification
Viga Diamond	DB	Alumínio 6082-T6, vários comprimentos
Quadro K	KF	Alumínio, espaçamento vertical de 2 m
Viga de cumeeira (com trilho)	RB	Alumínio, 18°/27°/36°
Viga de beiral (com trilho)	EB	Alumínio
Espora horizontal	HB	Alumínio, 1 m / 2 m
Espora móvel	RLB	Alumínio, bolsos de cumeeira e beiral
Espiga de aço	SP	6 × Ø12 × 70 mm pinos de travamento
Lona keder	KS	PVC / perfuração keder, qualquer comprimento
Trilho keder	KT	Alumínio, integrado
Conjunto de rodas	CA	M12 × 40 a placa superior de 18°
Conector de cobertura	RC	Ø30 × 90 mm pino de travamento
Viga de trilho	RWB	Braçadeira de viga @ 1,2 m

Guias Relacionados

Guia de utilizador do sistema de cobertura temporária

Sistema de Cobertura Temporária Imagens

Perguntas Frequentes

De que é feito um sistema de cobertura temporária?

É uma cobertura temporária modular de alumínio composta por vigas diamante, quadros K, tirantes horizontais e de rolo, coberta com lona keder ou shrinkwrap. As vigas de cumeeira e de beiral, com calha integrada, unem-se às vigas diamante por espigas de aço com 6 pinos de travamento de 12 mm, pelo que cada treliça de cobertura monta rapidamente com poucas ferramentas.

Qual é a largura máxima e quem projeta o suporte?

A treliça de viga diamante cobre qualquer comprimento com suporte interno mínimo, ultrapassando grandes vãos sem colunas no interior. A cobertura pode assentar no edifício existente, em andaimes ou em qualquer estrutura adequada, mas essa estrutura de suporte deve sempre ser verificada e projetada por um engenheiro qualificado para resistir aos esforços de vento, neve e cargas permanentes gerados.

Que métodos de montagem estão disponíveis?

Três métodos conforme o local: montagem manual (treliças montadas baía a baía numa torre de andaime temporária no meio do vão), roll-out (uma cobertura rolante construída numa viga de pista e rolada para o lugar) e assistida por guindauto (baías totalmente escoradas montadas ao nível do solo e içadas por guindauto). Escolhe o que melhor se adapta ao teu acesso e equipamento.

Como protege da chuva, do pó e do vento?

Assim que a estrutura está pronta, a lona keder é puxada ao longo da calha integrada e fixada ao andaime, ou o conjunto é envolvido com shrinkwrap. A cobertura pode ser instalada baía a baía à medida que avanças ou toda de uma vez ao terminar o telhado. A cobertura protege a área abaixo de chuva, vento, pó e contenção durante construção, renovação, restauro e eventos.

De que material é e está certificado?

Todos os elementos são de liga de alumínio (vigas diamante em 6082-T6) — leves, resistentes e anticorrosivas para aluguer repetido e uso exterior. O escoramento segue o projeto do engenheiro, tipicamente uma baía escorada em cada três na montagem manual ou uma em cada duas no guindauto, com tirantes diagonais a 1 m em ziguezague. Os sistemas são fabricados segundo a ISO 9001 com OEM/ODM e fornecimento FOB Xangai.
