Sistema de Cubierta Temporal

Diseñado según normas internacionales para seguridad, velocidad y durabilidad en cada obra.

Resumen

ACE SCAFFOLD fabrica el Sistema de Cubierta Temporal — también denominado cubierta temporal o cubierta Diamond Beam — una estructura modular totalmente de aluminio que cubre y protege el área inferior de la lluvia, el viento, el polvo y el confinamiento durante construcciones, renovaciones, restauraciones y eventos. Construida con vigas diamond, bastidores K, puntales horizontales y rodantes cubiertos con láminas keder o shrinkwrap, se extiende cualquier longitud y puede montarse de forma manual, extensible o con ayuda de grúa. Como fabricante de cubiertas temporales ofrecemos soporte de diseño con respaldo de ingeniería, OEM/ODM y entrega FOB Shanghái.

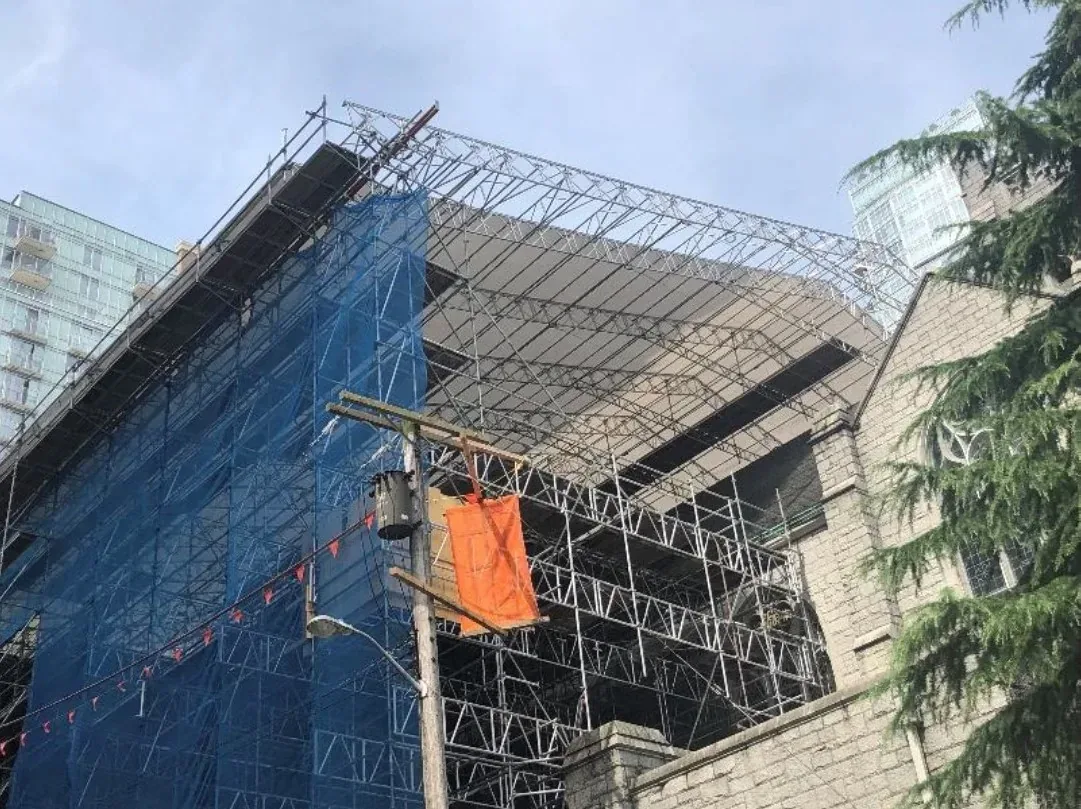

Sistema de Cubierta Temporal - Cubierta Temporal Modular Totalmente de Aluminio (Diamond Beam)

Características Principales

Celosía Diamond Beam modular totalmente de aluminio
Salva grandes luces con un apoyo interno mínimo
Tres métodos de montaje: manual, extensible y con grúa
Cubierta con láminas keder o shrinkwrap
Conexiones de espiga con 6 × Ø12 mm de pasadores de bloqueo de seguridad
Apoyo de diseño por ingeniería y OEM/ODM disponibles

Un sistema de cubierta temporal es una estructura cubierta diseñada para proteger el área interior de los efectos de la intemperie, el polvo y el confinamiento. El Sistema de Cubierta Temporal de ACE SCAFFOLD es una cubierta temporal modular totalmente de aluminio: el conjunto de cubierta está compuesto por vigas diamond, bastidores K, puntales horizontales y rodantes cubiertos con láminas shrinkwrap o keder. El diseño de viga diamond ofrece una celosía ligera, resistente y de montaje rápido que salva grandes luces con un apoyo interno mínimo.

Conjunto de Cubierta Temporal

El conjunto de cubierta está compuesto por vigas diamond, bastidores K, puntales horizontales y rodantes, cubiertos con láminas shrinkwrap o keder. Las vigas se unen mediante conexiones de espiga para un montaje rápido y con pocas herramientas. La cubierta puede apoyarse en el edificio existente, el andamio o cualquier estructura adecuada — pero la estructura de apoyo debe ser siempre verificada y diseñada por un ingeniero competente para garantizar que resista las cargas generadas.

Celosía Diamond Beam

La viga diamond es el elemento principal de la celosía. Las vigas de cumbrera y las vigas de alero (ambas provistas con carril integrado) se conectan a las vigas diamond mediante espigas de acero con 6 × Ø12 mm de pasadores de bloqueo para completar cada celosía de cubierta. Los bastidores K se fijan en los aleros y se repiten en pendiente hasta la cumbrera a intervalos de 2 m, mientras que los puntales horizontales entre los bastidores K crean un arriostramiento lateral de 1 m para la cuerda de compresión y los puntales rodantes se alojan en las bolsas de la cumbrera y los aleros.

Tres Métodos de Montaje

La cubierta puede instalarse según el método más adecuado a las condiciones del sitio: - Montaje manual — celosías ensambladas tramo a tramo sobre una torre de andamio temporal en el punto medio. - Montaje extensible — un conjunto de cubierta rodante construido sobre una viga de pista y desplazado a su posición. - Montaje con grúa — tramos completamente arriostrados ensamblados a nivel del suelo y elevados a su lugar por grúa.

Cubierta de Láminas

Una vez completada la estructura, la lámina keder se desliza sobre el carril y se fija al andamio. Las láminas pueden instalarse de forma secuencial a medida que se termina cada tramo, o todas juntas una vez montada la cubierta completa.

Arriostramiento y Seguridad

Los tramos arriostrados, la separación de puntales y los límites de relleno siguen el diseño del ingeniero. Configuraciones típicas: 1 tramo arriostrado de cada 3 (manual, en zigzag) o 1 de cada 2 (con grúa, bastidor K), con puntales diagonales a 1 m en zigzag y puntales horizontales a 1 m (cuerda superior) / 2 m (cuerda inferior).

Aplicación

Sistema de Cubierta Temporal Especificaciones

Material	Aleación de aluminio
Tratamiento de superficie	Acabado bruto
Norma de cumplimiento	EN 12810 / BS 1139 / AS-NZS 1576
Certificado	ISO 9001, CE
OEM / ODM	Disponible
Embalaje	Fardo / Palé de acero
Plazo de entrega	30 días (producción, sin flete marítimo)
Pedido mín.	1 × Contenedor de 20 pies

Sistema de Cubierta Temporal Componentes

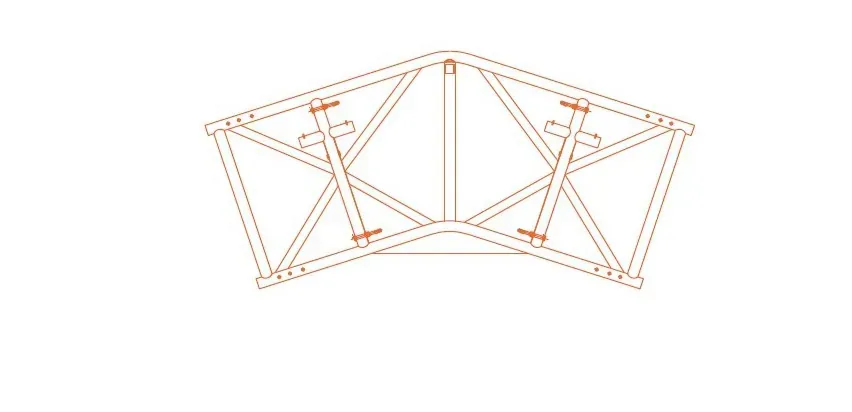

18 degree ridge beam

18 degree top plate

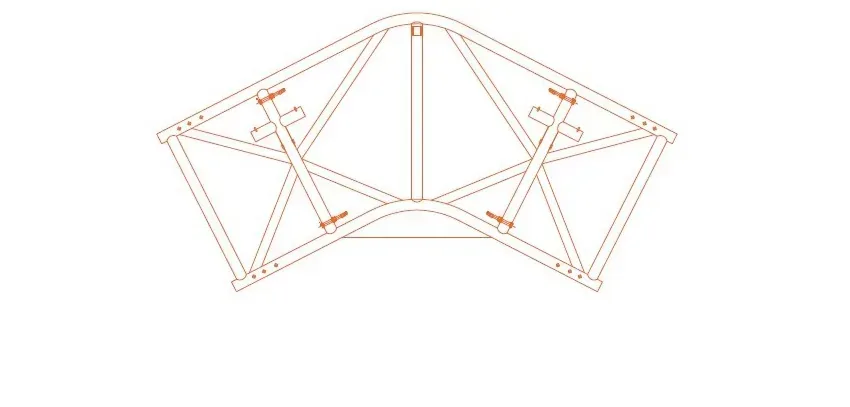

27 degree ridge beam

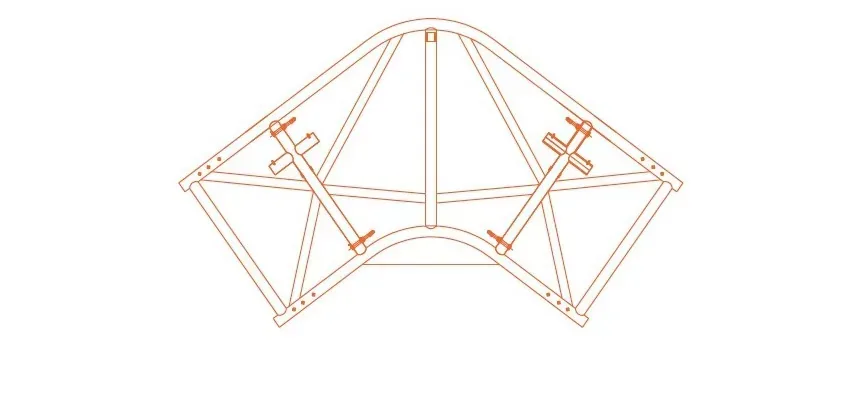

36 degree ridge beam

36 degree top plate

K frame

beam spigot

caster assembly

arriostramiento diagonal

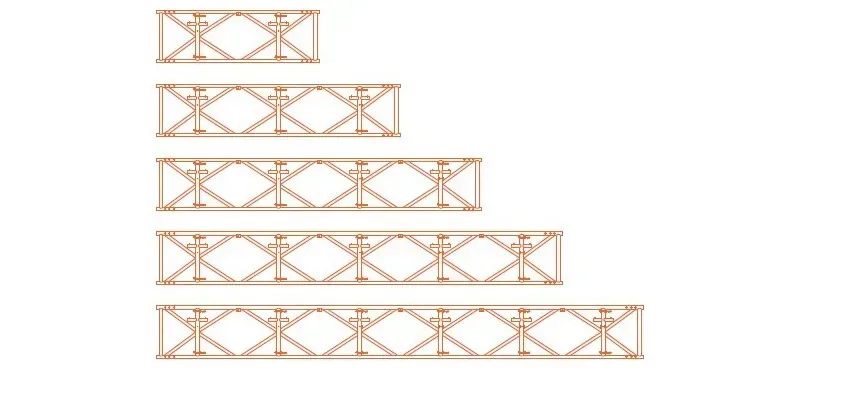

diamond beam

end stopper

gravlock

hex nuts

horizontal brace

keder sheet

keder track

locking pin

r clip

ridge track

roller brace

roof connector

roof eave track

roof eave

runway beam

safety pin

splice plate

tension bar assembly

tension bar

Descripción	Modelo	Especificación
Viga Diamond	DB	Aluminio 6082-T6, varias longitudes
Bastidor K	KF	Aluminio, separación vertical de 2 m
Viga de cumbrera (con carril)	RB	Aluminio, 18°/27°/36°
Viga de alero (con carril)	EB	Aluminio
Puntal horizontal	HB	Aluminio, 1 m / 2 m
Puntal rodante	RLB	Aluminio, bolsas de cumbrera y alero
Espiga de acero	SP	6 × Ø12 × 70 mm pasadores de bloqueo
Lámina keder	KS	PVC / perforación keder, cualquier longitud
Carril keder	KT	Aluminio, integrado
Conjunto de ruedas	CA	M12 × 40 a placa superior de 18°
Conector de cubierta	RC	Ø30 × 90 mm pasador de bloqueo
Viga de pista	RWB	Abrazadera de viga @ 1,2 m

Guías Relacionadas

Guía de usuario del sistema de cubierta temporal

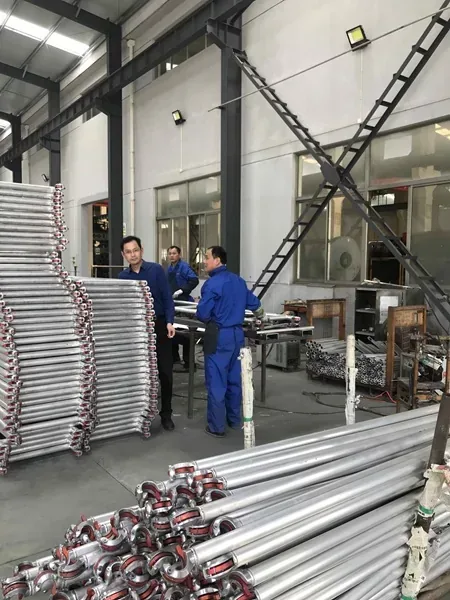

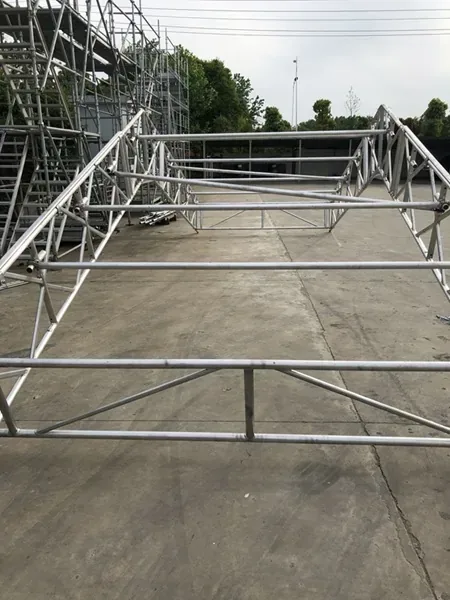

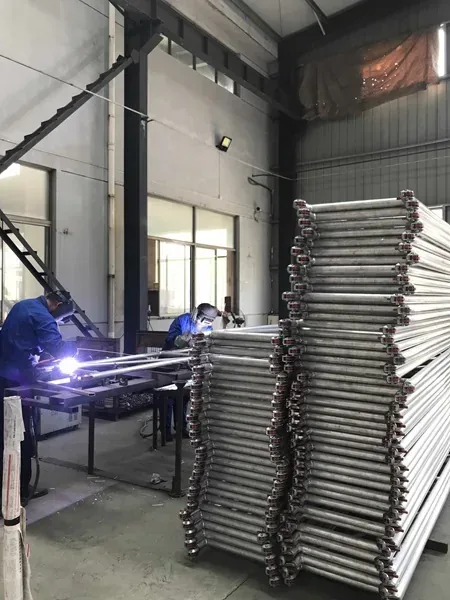

Sistema de Cubierta Temporal Imágenes

Preguntas Frecuentes

¿De qué está hecho un sistema de cubierta temporal?

Es una cubierta temporal modular de aluminio formada por vigas diamante, bastidores K, tensadores horizontales y de rodillo, recubierta con lámina keder o retractilable. Las vigas de cumbrera y de alero, con guía integrada, se unen a las vigas diamante mediante espigas de acero con 6 pasadores de bloqueo de 12 mm, así cada celosía de cubierta se monta rápido con pocas herramientas.

¿Cuánto puede cubrir y quién diseña el soporte?

La celosía de viga diamante cubre cualquier longitud con apoyo interno mínimo, por lo que salva grandes luces sin columnas interiores. La cubierta puede apoyarse en el edificio existente, en andamios o en cualquier estructura adecuada, pero esa estructura de soporte siempre debe ser comprobada y diseñada por un ingeniero competente para resistir las cargas de viento, nieve y muertas generadas.

¿Qué métodos de montaje hay disponibles?

Tres métodos según el sitio: construcción manual (celosías montadas bahía a bahía sobre una torre de andamio temporal en el punto medio), despliegue por rodadura (una cubierta rodante construida sobre una viga de pista y deslizada a su sitio) y asistido por grúa (bahías completamente arriostradas montadas en el suelo y elevadas por grúa). Elige el que mejor encaje con tu acceso y equipo.

¿Cómo protege de la lluvia, el polvo y el viento?

Una vez levantada la estructura, la lámina keder se corre por la guía integrada y se fija al andamio, o se envuelve el conjunto con retractilable. La cubierta puede instalarse bahía a bahía conforme avanzas o toda junta al terminar el techo. La cubierta protege el área inferior de lluvia, viento, polvo y contención durante construcción, reformas, restauración y eventos.

¿De qué material es y está certificado?

Todos los perfiles son de aleación de aluminio (vigas diamante en 6082-T6): ligeros, resistentes y anticorrosivos para alquiler repetido y uso exterior. El arriostramiento sigue el diseño del ingeniero, típicamente una bahía arriostrada de cada tres en montaje manual o una de cada dos en grúa, con tensores diagonales a 1 m en zigzag. Los sistemas se fabrican bajo ISO 9001 con OEM/ODM y suministro FOB Shanghái.
