Ringlock Scaffolding Lattice Girder

Conçu selon les normes internationales pour la sécurité, la rapidité et la durabilité sur tous les chantiers.

Aperçu

La Poutre Treillis d'Échafaudage Ringlock — souvent appelée poutre treillis — est un élément horizontal à grande portée formé de deux cordes parallèles Ø48,3 reliées par un treillis triangulaire en diagonale. Là où une poutre standard, voire une poutre treillis, fléchirait, la poutre treillis supporte des charges lourdes sur de larges portées, c'est donc la poutre privilégiée pour franchir des passages, des routes et des fossés, supporter des tabliers de pont et des jupes, et former des plateformes de travail à grande portée sur les échafaudages ringlock.

Ringlock Scaffolding Lattice Girder - Triangular-Web Long-Span Beam

Caractéristiques Principales

Treillis triangulaire à double corde, bien plus résistant qu'une poutre pleine
Portées de 2,07 à 8,52 m (6'10" à 28') en une seule pièce
Boulonnée aux poutres/buses avec des brides à coin
Version sans goujon pour les connexions standard de travée
Acier Q345/S355 galvanisé à chaud, EN 12810 / AS-NZS 1576 / OSHA
Franchi passages, routes et fossés avec une portée nette

La poutre treillis est l'élément à grande portée du système ringlock. Son motif triangulaire répartit efficacement la charge vers les deux appuis, permettant de franchir des portées qu'aucune poutre pleine ne pourrait. Chaque extrémité est boulonnée directement à la poutre ringlock (ou à un buse) avec les brides à coin fournies, reposant fermement sur la travée. Les options incluent des extrémités à goujon qui unissent deux poutres en ligne pour des portées encore plus grandes, ou la version sans goujon pour des connexions standard. Comme le reste du système, la poutre treillis ringlock est en acier Q345/S355 galvanisé à chaud, construite selon EN 12810 / EN 12811, ANSI, AS/NZS 1576 et OSHA, avec une qualité ISO 9001 et une livraison FOB Shanghai de ACE SCAFFOLD.

La poutre treillis est une poutre triangulaire profonde — le membre horizontal le plus résistant de la famille ringlock pour les travaux à portée libre. Là où une poutre pleine fléchirait simplement, la poutre treillis maintient sa ligne sur de larges portées et permet de franchir des travées qu'aucun autre membre ne pourrait.

Poutre à Grande Portée à Treillis Triangulaire

Deux cordes Ø48,3 et un treillis diagonal forment un entrelacs rigide qui franchit des portées bien plus grandes qu'une poutre pleine — idéal pour des portées de 2,07 à 8,52 m.

Boulonnée à la Poutre, non à la Rosace

Les extrémités de la poutre se fixent à la poutre avec des brides à coin, elle repose donc sur la travée comme poutre secondaire et élève des charges lourdes sans charger la connexion de rosace du montant.

Où l'utiliser

Tabliers de pont et jupes, coffrages à grande portée, plateformes de scène et gradins, et toute portée au-dessus de passages, routes ou fossés où une portée libre est requise.

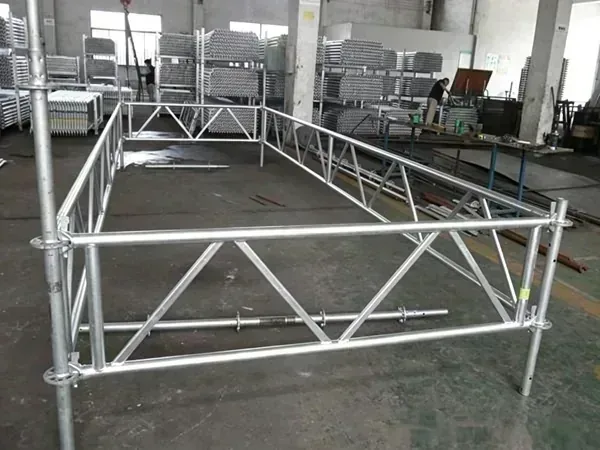

Installation

Ringlock Scaffolding Lattice Girder Spécifications

Description	MODEL	Poids unit.
Lattice Girder 2.07m/6'10" - No Spigot	RSLG207	26.27 kgs
Lattice Girder 2.57m/ 8' 5" - No Spigot	RSLG257	31.47 kgs
Lattice Girder 3.07m/10'1" - No Spigot	RSLG307	36.79 kgs
Lattice Girder 4.26m/14' - No Spigot	RSLG426	46.55 kgs
Lattice Girder 5.14m/16' - No Spigot	RSLG514	55.25 kgs
Lattice Girder 5.17m/17' - No Spigot	RSLG517	55.59 kgs
Lattice Girder 6.14m/20' - No Spigot	RSLG614	64.87 kgs
Lattice Girder 6.39m/21' - No Spigot	RSLG639	68.58 kgs
Lattice Girder 7.71m/25' - No Spigot	RSLG771	82.34 kgs
Lattice Girder 8.52m/28' - No Spigot	RSLG852	90.61 kgs

Ringlock Scaffolding Lattice Girder Composants

emballage

Questions Fréquentes

À quoi sert une poutre treillis ringlock ?

C'est une poutre horizontale à grande portée pour échafaudages ringlock — utilisée pour franchir des passages, routes et fossés, supporter des tabliers de pont et des jupes, et former des plateformes de travail lourdes à grande portée qu'une poutre standard ne peut pas franchir.

Comment la poutre treillis se connecte-t-elle à l'échafaudage ?

Chaque extrémité est boulonnée à une poutre ringlock (ou buse) avec des brides à coin. La version sans goujon fait une connexion standard ; les versions à goujon unissent deux poutres en ligne pour des portées plus grandes.

Quelles longueurs sont disponibles ?

La série sans goujon va de 2,07 m (6'10") à 8,52 m (28'), couvrant la plupart des tabliers, jupes et coffrages longs.

La poutre treillis est-elle plus forte que la poutre treillis simple ?

Oui pour la portée libre. La poutre treillis est une poutre triangulaire profonde, elle supporte donc des charges plus grandes sur des portées plus larges que la poutre treillis simple, qui est elle-même plus forte qu'une poutre pleine.

Quels matériau et finition sont utilisés ?

La poutre treillis ringlock est en acier Q345/S355 galvanisé à chaud, construite selon EN 12810 / EN 12811, ANSI, AS/NZS 1576 et OSHA, pour chantier, zone côtière et offshore.

Les poutres treillis peuvent-elles être combinées avec d'autres poutres ringlock ?

Oui. Les poutres treillis sont boulonnées aux mêmes poutres que les poutres standard et treillis, les ingénieurs peuvent donc les mélanger — plaçant des poutres treillis uniquement là où la portée l'exige et des membres plus légers ailleurs — pour maîtriser le coût tout en respectant la charge de projet.
