Ringlock Scaffolding Double Ledger

Conçu selon les normes internationales pour la sécurité, la rapidité et la durabilité sur tous les chantiers.

Aperçu

La Poutre Double d'Échafaudage Ringlock — également appelée poutre à anneau double, poutre à tube double ou poutre renforcée — est un membre horizontal construit avec deux tubes Ø48,3 mm parallèles soudés en un seul ensemble rigide, qui confère à une travée d'échafaudage ringlock approximativement le double de la capacité de plateforme et de charge d'une poutre simple. Elle s'étend entre deux colonnes et supporte les planches d'acier, les traverses et les consoles latérales sur de larges travées où une poutre à tube simple fléchirait ou se surchargerait.

Caractéristiques Principales

• Poutre renforcée — deux tubes parallèles pour le double de capacité
• Réduit de moitié la flèche à mi-portée par rapport à une poutre simple
• Tube d'acier à haute résistance Ø48,3×3,2 mm (Q345/S355)
• Tête de poutre forgée à coin captif — verrouillée sur la rosace à 8 voies
• Pour les grandes travées, les façades lourdes et les charges en porte-à-faux
• Acier Q345/S355 galvanisé à chaud, EN 12810 / AS-NZS 1576 / OSHA

Sur le chantier, la poutre double est la solution lorsque la travée doit supporter de lourdes charges de façade, des tabliers de grande largeur ou des plateformes en porte-à-faux qu'une poutre simple ne peut pas supporter. Les deux tubes partagent la travée, réduisant de moitié la flèche et doublant approximativement la charge supportée par une poutre simple, de sorte que les équipes peuvent construire de plus grandes travées ouvertes sans ajouter de colonnes. Chaque extrémité conserve la même tête de poutre forgée à coin captif qui tombe dans les petits trous de la rosace et verrouille la portée rigidement sous charge — exactement comme une poutre normale —, la poutre double s'insère donc directement dans n'importe quelle maille ringlock. Les poutres doubles sont laminées en acier à haute résistance Q345/S355 de Ø48,3×3,2 mm, galvanisé à chaud pour un service côtier, offshore et une longue durée de vie sur chantier, construites selon EN 12810 / EN 12811, ANSI et AS/NZS 1576 avec un coefficient de sécurité de 4:1, et fournies avec la qualité ISO 9001 de ACE SCAFFOLD, FOB Shanghai.

La poutre double supporte les travées lourdes. Là où un tube simple fléchirait ou se surchargerait, deux tubes parallèles partagent la charge et maintiennent le tablier plat et sûr.

Deux Tubes, Double Capacité

La poutre double soude deux tubes Ø48,3 mm en un seul membre rigide. Ils partagent la travée, donc la flèche à mi-portée est réduite approximativement de moitié et la charge supportée est environ deux fois celle d'une poutre simple — idéal pour les tabliers larges, les charges lourdes de façade et les consoles en porte-à-faux.

Même Rosace, Même Coin

Chaque extrémité conserve la tête de poutre forgée standard avec son coin captif, se verrouillant dans les petits trous de la rosace exactement comme une poutre normale. Aucun accessoire nouveau, aucune formation nouvelle : il suffit de remplacer une poutre simple là où la charge l'exige.

Acier et Finition

Les poutres doubles sont laminées en acier à haute résistance Q345/S355 de Ø48,3×3,2 mm et galvanisées à chaud pour un service sur chantier, en zone côtière et offshore. Les soudures suivent la norme AWS D1.1 pour des assemblages propres et plats qui posent les planches et les consoles d'aplomb.

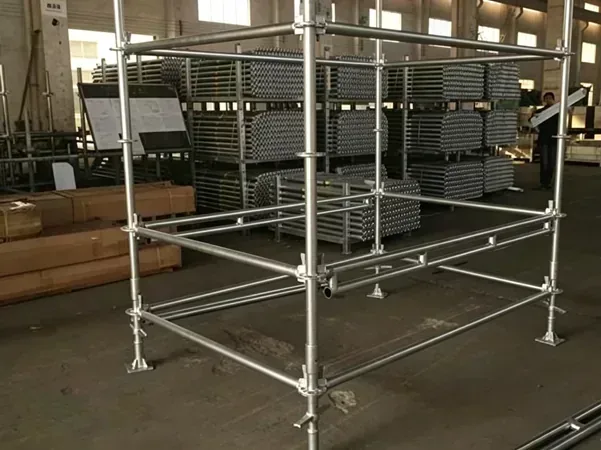

Installation

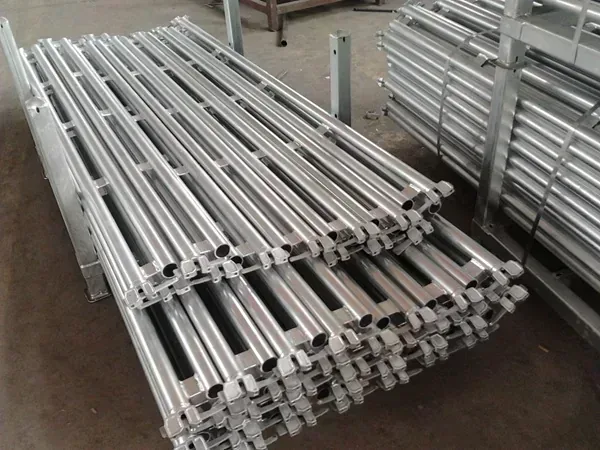

Emballage

Ringlock Scaffolding Double Ledger Spécifications
