Ringlock Scaffolding Standard

Conçu selon les normes internationales pour la sécurité, la rapidité et la durabilité sur tous les chantiers.

Aperçu

Le Standard d'Échafaudage Ringlock — également appelé montant ou vertical ringlock — est la colonne porteuse principale d'un système d'échafaudage ringlock. C'est un tube d'acier à haute résistance avec des rosaces soudées à intervalles réguliers de 500 mm ; chaque rosace offre une connectivité à 8 voies, de sorte que les poutres transversales et les diagonales se fixent à tout angle avec un seul coin actionné au marteau. Les montants s'assemblent bout à bout au moyen de goujons pour former une colonne d'échafaudage continue de quasiment n'importe quelle hauteur.

Caractéristiques Principales

• Montant vertical principal — supporte toute la charge de l'échafaudage
• Rosaces soudées tous les 500 mm pour une connectivité à 8 voies
• 8 trous : 4 à plomb + 4 à angle variable
• Acier à haute résistance Q345/S355 galvanisé à chaud
• Empilable avec goujons à n'importe quelle hauteur de tour
• Conforme EN 12810 / EN 12811, ANSI et AS/NZS

Sur le chantier, un montant est empilé sur le suivant à l'aide d'un connecteur à goujon pour former une colonne d'échafaudage continue, tandis que le nœud de la rosace reçoit les poutres transversales dans ses quatre petits trous et les diagonales dans ses quatre grands trous, répartissant la charge à partir d'un centre commun. Cette géométrie explique pourquoi le ringlock se monte beaucoup plus vite que l'échafaudage à tube et manchon ou le cuplock, reste rigide sous charge et convient aussi bien au bâtiment, à la construction navale, à l'offshore qu'à la maintenance industrielle. Le standard ringlock de ACE SCAFFOLD est en acier à haute résistance Q345/S355 galvanisé à chaud, construit selon EN 12810 / EN 12811, ANSI et AS/NZS, avec une qualité ISO 9001 et une livraison FOB Shanghai.

La rosace est le cœur du standard ringlock. Huit trous permettent de fixer les poutres transversales et les diagonales à l'angle exact dont la structure a besoin, tandis que le coin actionné au marteau maintient chaque joint rigide sous charge. C'est ce qui permet à un seul montant de supporter toute la colonne d'échafaudage et de répartir la charge à partir d'un centre.

Acier et Finition

Nous fabriquons les montants ringlock en acier à haute résistance Q345/S355 (ou Q235/S235), avec une paroi de 3,0–3,2 mm. La galvanisation à chaud protège contre la corrosion sur chantier et en environnement côtier ou offshore, prolongeant la durée de vie avec peu d'entretien.

Applications du Standard d'Échafaudage Ringlock

Les montants d'échafaudage ringlock sont utilisés là où l'on a besoin d'un système d'accès ou de support modulaire et multidirectionnel : façades de bâtiments, ponts, construction navale, plates-formes offshore, maintenance industrielle et structures pour événements. Ils se combinent avec les poutres transversales, les diagonales, les planches d'acier, les échelles et les échelles de la même famille ringlock.

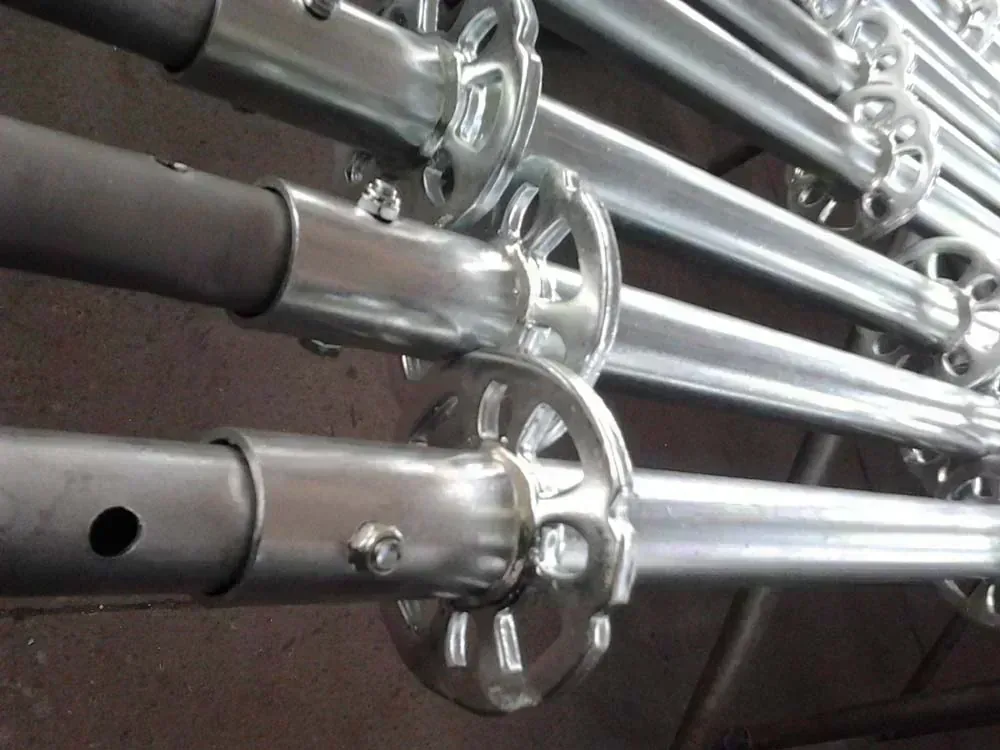

Accouplement

Rosette Detail

Connection Holes	8 (4 small right-angle + 4 large variable-angle)
Ledger Connection	4 small holes
Brace Connection	4 large holes
Rosette Spacing	500 mm (0.5 m) uniform intervals
Rosette Material	Q345 / S355 High-strength Steel
Disc Thickness	10 mm
Welding	Robot-welded to the standard

Ringlock standard rosette — the 8-way connection node.

Ringlock Scaffolding Standard Spécifications

Ringlock Scaffolding Standard Images
