Ringlock Scaffolding Clamp Brace

Conçu selon les normes internationales pour la sécurité, la rapidité et la durabilité sur tous les chantiers.

Aperçu

L'Étai à Brides d'Échafaudage Ringlock — également appelé étai à bride rotative — est un membre d'étayage diagonal qui se fixe à une colonne ringlock au moyen d'une bride rotative à chaque extrémité, au lieu d'une tête à coin sur la rosace. Comme les brides se fixent sur le tube de la colonne à n'importe quel point, l'étai peut être placé exactement là où l'on a besoin d'étayage, de garde-corps ou de rampe d'échelle, ajoutant une polyvalence au-delà des connexions fixes à la rosace.

Caractéristiques Principales

• Les brides rotatives se fixent sur la colonne à n'importe quel point — sans rosace
• Bride rotative forgée serrée avec un seul boulon
• Tube d'acier à haute résistance Ø48,3×2,5 mm
• Longueurs 6 / 7 / 8 / 10 pieds (1,83–3,05 m)
• Étayage latéral, garde-corps et rampes en un seul accessoire
• Acier Q235 galvanisé à chaud, EN 12810 / AS-NZS 1576 / OSHA

Tandis qu'un contreventement diagonal ringlock se verrouille dans les grands trous de la rosace, un étai à bride se fixe directement sur la paroi de la colonne, il peut donc être placé à n'importe quelle hauteur ou angle — idéal pour l'étayage latéral des tours, pour amarrer des travées qui ne coïncident pas avec la rosace, et pour les garde-corps intermédiaires et supérieurs à angle obtus dans les systèmes d'échelle. Chaque extrémité porte une bride rotative forgée qui pivote à l'angle requis et se serre sur la colonne Ø48,3 avec un seul boulon, tenant fermement sous charge. Les étrais à bride sont laminés en tube d'acier à haute résistance Ø48,3×2,5 mm dans les longueurs de 6, 7, 8 et 10 pieds. Comme le reste du système, l'étai à bride ringlock est en acier Q235 galvanisé à chaud, construit selon EN 12810 / EN 12811, ANSI, AS/NZS 1576 et OSHA, avec une qualité ISO 9001 et une livraison FOB Shanghai de ACE SCAFFOLD.

L'étai à bride étaie en n'importe quel point. Les étrais à rosace doivent tomber sur une rosace ; un étai à bride se fixe sur le tube de la colonne au point que le projet exige, de sorte que l'étayage et les rampes peuvent être placés exactement là où l'ingénieur le souhaite.

Connexion par Bride Rotative

Chaque extrémité de l'étai porte une bride rotative forgée. La bride pivote à l'angle de l'étai et se serre sur la colonne avec un seul boulon, mordant fermement le tube. Aucune rosace n'est nécessaire, l'étai peut donc être ajouté, déplacé ou adapté sans toucher au reste de la travée.

Étayage, Garde-corps et Rampes d'Échelle

Les étrais à bride remplissent trois fonctions : étayage latéral pour rigidifier les tours ringlock et cuplock, garde-corps intermédiaires et supérieurs à angle obtus sur les plateformes de travail, et rampes dans les systèmes d'échelle ringlock. Un seul accessoire couvre les trois, réduisant les pièces détachées sur chantier.

Acier et Finition

Les étrais à bride sont laminés en tube d'acier à haute résistance (Ø48,3×2,5 mm) et galvanisés à chaud pour une longue durée de vie sur chantier, en zone côtière et offshore. Les soudures et les brides sont fabriquées pour des assemblages propres, plats et sûrs.

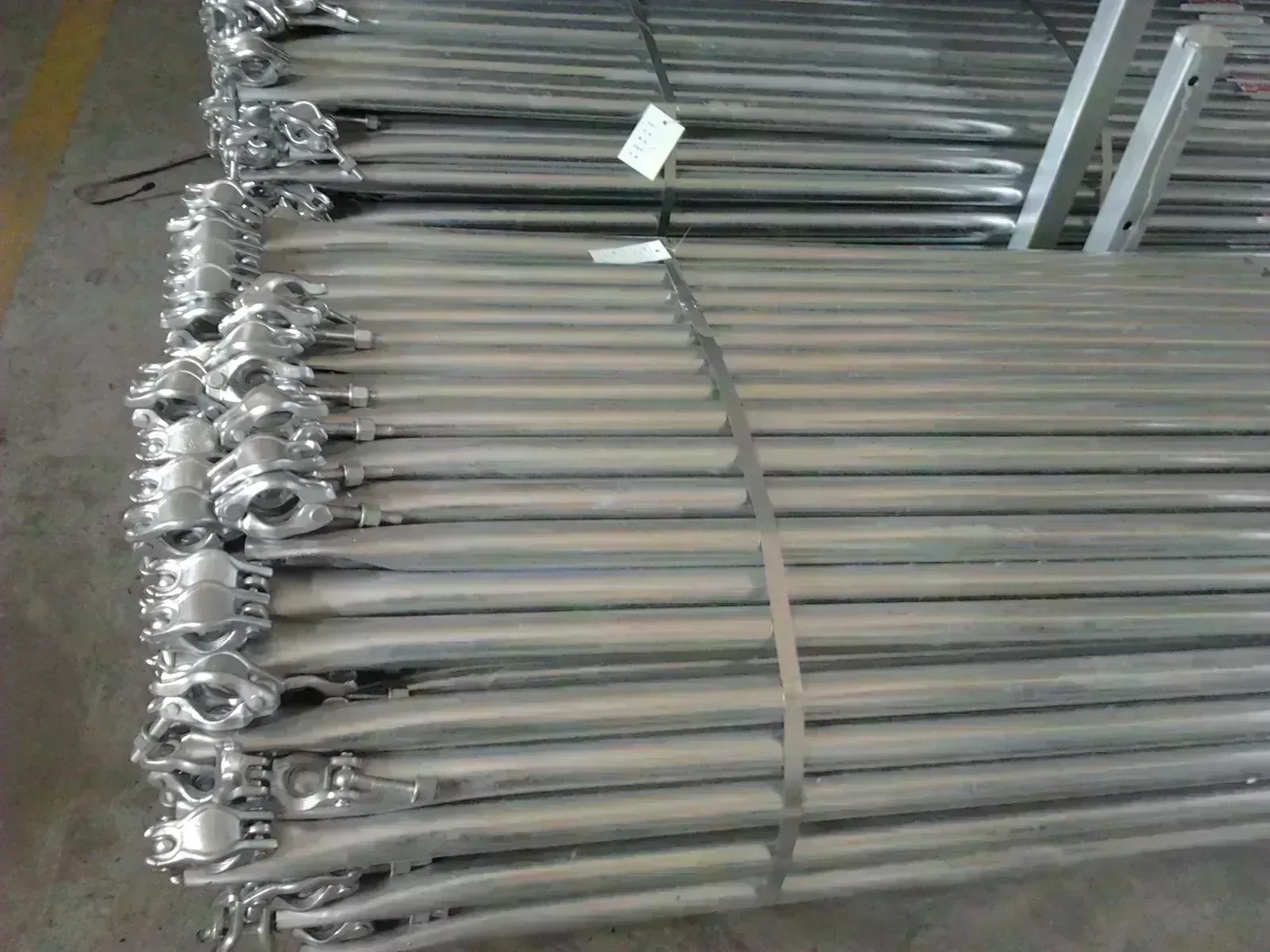

Emballage

Ringlock Scaffolding Clamp Brace Spécifications
