Ringlock Scaffolding Diagonal Brace

Conçu selon les normes internationales pour la sécurité, la rapidité et la durabilité sur tous les chantiers.

Aperçu

Le Contreventement Diagonal d'Échafaudage Ringlock — également appelé diagonal de travée, étayage ou étai — est la tringle diagonale qui triangule et rigidifie une travée d'échafaudage ringlock. Pourvue d'une tête d'acier moulé à coin captif à chaque extrémité, elle se verrouille sur les rosaces de deux colonnes adjacentes et étaie la travée contre le flambage, de sorte que l'échafaudage conserve sa géométrie sous le vent et la charge utile.

Caractéristiques Principales

• Tringle diagonale — triangule et rigidifie la travée de l'échafaudage
• Tête d'acier moulé verrouillée dans les grands trous de la rosace
• Tube d'acier à haute résistance Ø48,3×2,5 mm
• Niveau de rosace standard de 2,0 m (1,5 m en option)
• Portées de 0,65–3,05 m ; sert aussi de garde-corps / rampe
• Acier Q345/S355 galvanisé à chaud, EN 12810 / AS-NZS 1576

Sur le chantier, le contreventement diagonal court d'un coin à l'autre à travers une travée de l'échafaudage entre deux niveaux de rosaces, transformant la travée rectangulaire en un triangle rigide. Chaque tête tombe dans les grands trous de la rosace — les poutres transversales utilisent les quatre petits trous — et le coin est frappé au marteau, de sorte que l'étai maintient la travée d'aplomb et arrête le balancement latéral qui déplacerait le centre de gravité de la charge. Les contreventements diagonaux sont laminés en tube d'acier à haute résistance Ø48,3×2,5 mm et dimensionnés selon la travée qu'ils étaient — portées de 0,65 à 3,05 m sur un niveau de rosace standard de 2,0 m (1,5 m sur commande) — et peuvent aussi servir de garde-corps et de rampe d'échelle. Comme le reste du système, le contreventement diagonal ringlock est en acier Q345/S355 galvanisé à chaud, construit selon EN 12810 / EN 12811, ANSI et AS/NZS 1576, avec une qualité ISO 9001 et une livraison FOB Shanghai de ACE SCAFFOLD.

L'étai triangule la travée. Tandis qu'une poutre transversale fixe la largeur de portée et qu'une colonne fixe la hauteur, le contreventement diagonal verrouille le rectangle en un triangle rigide — la différence entre un échafaudage qui balance et un qui reste ferme.

Tête d'Étai et Verrouillage à Coin

Chaque extrémité de l'étai porte une tête d'acier moulé avec un coin captif. La tête s'engage dans la rosace de la colonne — les étrais utilisent les quatre grands trous, les poutres transversales les quatre petits — et le coin est frappé au marteau, verrouillant la jonction pour qu'elle ne se desserre ni par vibration ni par le vent.

Dimensionnement : Longueur de Travée et Niveau

Un contreventement diagonal est spécifié par la travée qu'il étaie et le niveau (hauteur) entre rosaces. Le niveau de rosace standard est de 2,0 m (1,5 m en option), donc la longueur de travail de l'étai est toujours supérieure à la travée qu'il étaie — une travée de 2,13 m sur un niveau de 2,0 m nécessite un étai d'environ 2,9 m. Ajustez l'étai à la largeur de travée et à la hauteur de niveau pour obtenir un triangle ferme et rigide.

Acier et Finition

Les étrais sont laminés en tube d'acier à haute résistance (Ø48,3×2,5 mm) et galvanisés à chaud pour une longue durée de vie sur chantier, en zone côtière et offshore. Les soudures suivent la norme AWS D1.1 pour des assemblages propres, plats et sans soudure.

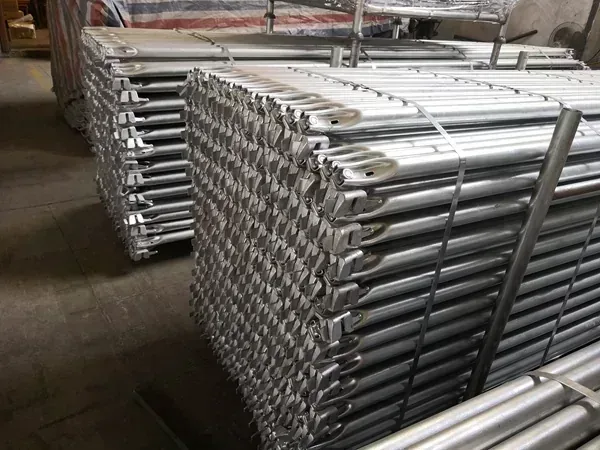

Emballage

Ringlock Scaffolding Diagonal Brace Spécifications
