Horizontal de Andaime QES

Projetado segundo normas internacionais para segurança, velocidade e durabilidade em toda obra.

Visão Geral

O horizontal de andaime QES é o membro horizontal do sistema Quick Erect Scaffold (QES): uma barra de aço galvanizado a quente com cunhas cativas em cada extremidade que encaixam nos anéis forjados do montante QES para fixar o vão em esquadria, rápido e sem ferramentas. Disponível em oito larguras de vão de 2' (QH2) a 10' (QH10), o horizontal QES define a malha para plataformas, guarda-corpos e contraventamentos em montagens QES de rápido erguimento. Como fabricante QES, oferecemos OEM/ODM, ISO 9001 e entrega FOB Xangai.

Principais Características

• Aço galvanizado a quente para durabilidade e longa vida
• Cunhas cativas em cada extremidade encaixam nos anéis do montante QES
• Fixa o vão em esquadria sem peças avulsas nem ferramentas
• Estabelece o módulo para plataformas, guarda-corpos e contraventamentos
• Oito larguras: 2' (QH2) a 10' (QH10)
• Membro horizontal central do sistema QES de montagem rápida

O horizontal de andaime QES é o membro horizontal do sistema Quick Erect Scaffold: uma barra de aço galvanizado a quente com cunhas cativas em cada extremidade que encaixam nos anéis forjados do montante QES para fixar o vão em esquadria, rápido e sem ferramentas.

O horizontal de andaime QES é o membro horizontal do sistema Quick Erect Scaffold (QES). É uma barra de aço galvanizado a quente com cunhas cativas em cada extremidade; as cunhas encaixam nas oito aberturas dos anéis forjados soldados ao montante QES, fixando o vão em esquadria sem peças avulsas nem ferramentas.

Como o horizontal fixa a largura do vão, ele estabelece o módulo para plataformas de trabalho, guarda-corpos e contraventamentos diagonais em todo o andaime QES. Com montantes e horizontais como os dois componentes principais, o QES é montado rápido para acabamentos, manutenção e trabalhos em espaços confinados.

Larguras do Horizontal de Andaime QES

Oito larguras de vão padrão cobrem a maioria dos traçados: 2' (QH2), 3' (QH3), 4' (QH4), 5' (QH5), 6' (QH6), 7' (QH7), 8' (QH8) e 10' (QH10). Todas são galvanizadas a quente para durabilidade e longa vida em obra.

Como é fabricado o Horizontal de Andaime QES

O horizontal QES começa como um tubo de aço liso e sai da linha como um membro galvanizado e de encaixe sem ferramentas. Quatro operações dão forma às extremidades do tubo no conector de cunha cativo:

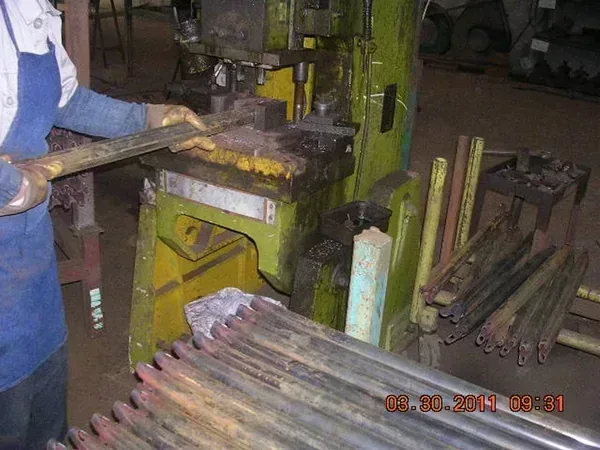

Passo 1 — Perfurar as extremidades: as extremidades do tubo são perfuradas para formar as aberturas do conector que recebem a cunha estampada.

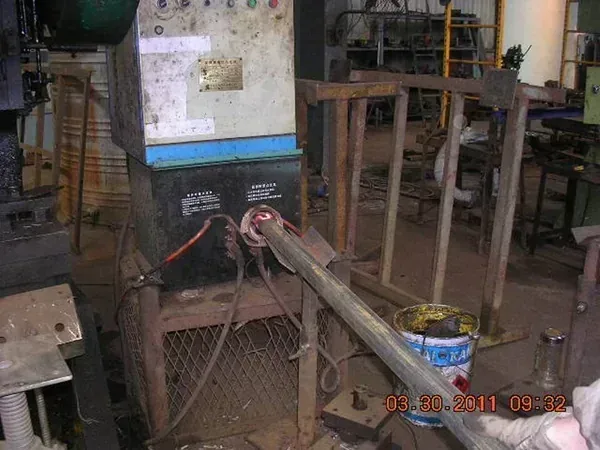

Passo 2 — Aquecer as extremidades: as extremidades perfuradas são aquecidas para que o aço fique maleável e possa ser conformado.

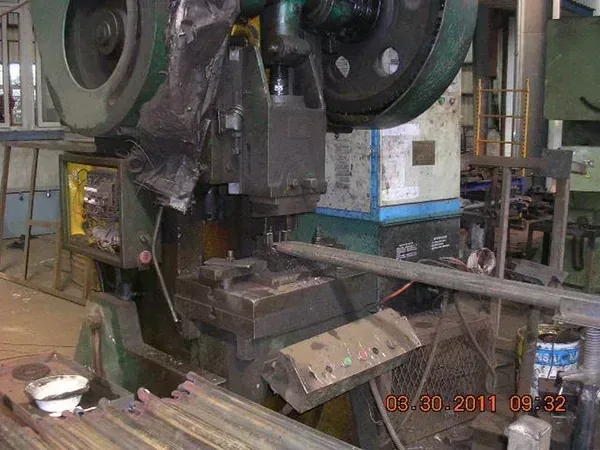

Passo 3 — Achatamento das extremidades: as extremidades aquecidas são prensadas até ficarem achatadas, conformando o assento que aloja a cunha cativa.

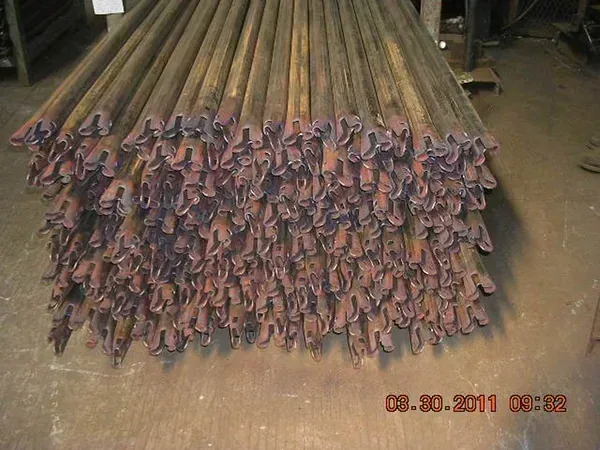

Passo 4 — Galvanização a quente e montagem da cunha: os horizontales conformados são enviados para galvanização a quente e, em seguida, os conectores de cunha estampada são montados em cada extremidade.

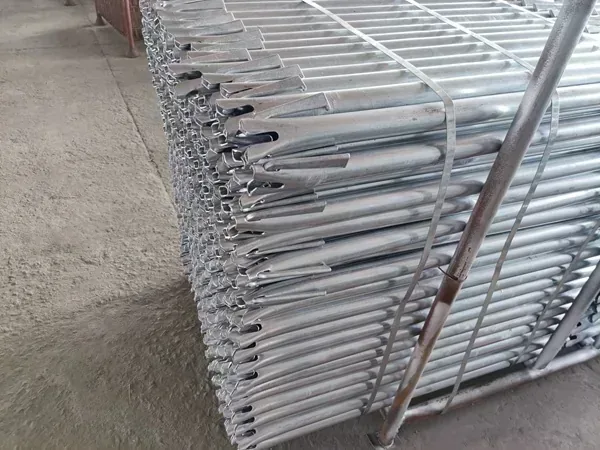

Embalagem e Envio

O Horizontal de Andaime QES trabalha com o nosso Poste de Andaime QES e as diagonais QES para formar vãos quadrados e estáveis do sistema Andaime QES.
