Diagonal Abrazadera Cuplock

Diseñado según normas internacionales para seguridad, velocidad y durabilidad en cada obra.

Resumen

El Cuplock Swivel Clamp Brace - tambien llamado abrazadera giratoria cuplock o diagonal cuplock - es el elemento diagonal de arriostramiento que se fija a un vertical cuplock con una abrazadera giratoria en cada extremo en lugar de una cabeza copa-hoja. Como las abrazaderas sujetan el tubo del montante en cualquier punto, la diagonal puede colocarse exactamente donde se necesita arriostramiento, una barandilla o un pasamanos de escalera, sumando versatilidad mas alla de las conexiones de copa fijas. Se ofrece en cuatro tamanos de 1.52 m (CCB50, 9.50 kgs) a 2.5 m (CCB82, 11.20 kgs), galvanizado en caliente, y cumple OSHA, ANSI y CSA con factor de seguridad 4:1, calidad ISO 9001 y entrega FOB Shanghai de ACE SCAFFOLD.

Características Principales

• Tubo de acero al carbono Q235/Q345 Ø48.3 mm, galvanizado en caliente
• Abrazadera giratoria en cada extremo sujeta el montante en cualquier punto - sin copas
• Abrazadera giratoria forjada se aprieta con un solo tornillo
• Cuatro tamanos: 1.52 m (9.50 kgs) a 2.5 m (11.20 kgs), HDG
• Arriostramiento lateral, barandillas y pasamanos en una pieza
• Conforme a OSHA, ANSI y CSA, factor de seguridad 4:1, ISO 9001, FOB Shanghai

En un andamio cuplock, el cuplock swivel clamp brace es la diagonal que se usa cuando una baya necesita arriostramiento en un punto donde las copas no coinciden, o cuando la misma pieza ha de servir de barandilla o pasamanos de escalera. Se fabrica con tubo de acero Ø48.3 mm con una abrazadera giratoria forjada en cada extremo. La abrazadera giratoria gira al angulo requerido y se aprieta al montante o ledger cuplock con un solo tornillo, mordiendo firme al tubo, sin copas ni cuñas. Una sucesion de andamio puede alzarse solo con horizontales durante un maximo de tres bayas; la cuarta baya debe llevar una diagonal para que la estructura quede a plomo y apuntalada, y un clamp brace puede posicionarse en cualquier punto del tubo para ese trabajo. Como sujeta el tubo en lugar de una roseta o copa, la misma diagonal sirve en andamios cuplock, ringlock y de tubo y abrazadera convencional. Nuestros cuplock swivel clamp braces son acero al carbono Q235/Q345 galvanizado en caliente, conforme a OSHA, ANSI y CSA con factor de seguridad 4:1, calidad ISO 9001 y entrega FOB Shanghai de ACE SCAFFOLD.

Diagonal Abrazadera Cuplock

El cuplock swivel clamp brace es un elemento diagonal de arriostramiento que se fija al montante cuplock con una abrazadera giratoria en cada extremo en lugar de una cabeza copa-hoja, por lo que puede colocarse donde exija el trazado.

Conexion por Abrazadera Giratoria

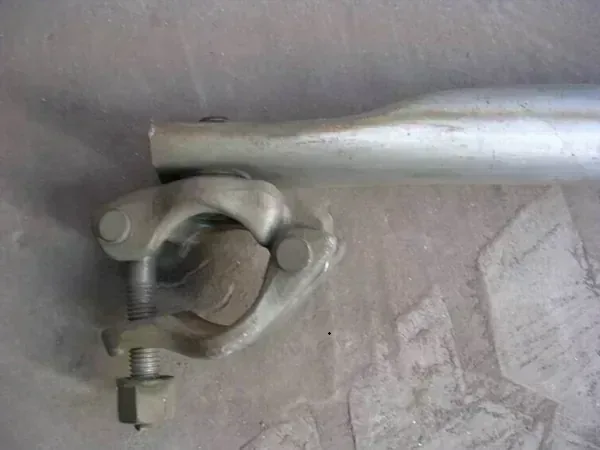

Cada extremo lleva una abrazadera giratoria forjada. La abrazadera gira al angulo de la diagonal y se aprieta al montante o ledger Ø48.3 con un solo tornillo, mordiendo firme al tubo. No se necesita copa ni cuña, asi que un clamp brace puede anadirse, moverse o retrofitarse sin molestar el resto de la baya.

Arriostramiento, Barandillas y Pasamanos

Un clamp brace cumple tres funciones: arriostramiento lateral para rigidizar torres cuplock, barandillas y pasamanos superiores en plataformas de trabajo, y pasamanos en sistemas de escalera cuplock. Una sola pieza cubre las tres, reduciendo las piezas sueltas en obra.

Galvanizado en Caliente

Cada cuplock swivel clamp brace es acero al carbono Q235/Q345 galvanizado en caliente para resistir la corrosion en obra, costa y mar abierto, y cumple OSHA, ANSI y CSA con factor de seguridad 4:1.

Diagonal Abrazadera Cuplock Especificaciones
