Andaime Cuplock
Projetado segundo normas internacionais para segurança, velocidade e durabilidade em toda obra.
Visão Geral
A ACE SCAFFOLD fabrica andaimes cuplock, também chamados cup lock ou sistema cuplock, um andaime de tubo de aço modular e simples com travamento de copa e pá de 4 direções para uma montagem rápida e de carga pesada. Colunas, largueiros, diagonais, travessas e copas superiores constroem tanto acesso quanto escoramento de formas em um único sistema, com cada nó suportando 11,12 kN (2500 lb) e junções totalmente soldadas à máquina (AWS D1.1). Galvanizado a quente e testado segundo EN 12810, nosso andaime cuplock convém a falsas obras civis, oil & gas e pontes, e é exportado para 65 países. Como fabricante e fábrica OEM de cuplock, oferecemos entrega FOB Xangai.
Principais Características
- Montagem flexível
- Componentes padronizados que reduzem a perda de peças e simplificam a gestão
- Montagem/desmontagem 2–3× mais rápida apenas com um pequeno martelo
- Manutenção simples: sem parafusos nem peças avulsas; leve, robusto, resistente à corrosão
O andaime cuplock, também chamado cup lock ou scaffolding de copa, é um sistema de tubo de aço modular e simples com travamento de copa e pá de 4 direções, formado por colunas, largueiros, diagonais, tabuás e travessas para acesso, e vigas de cobertura, vigas de enchimento e cabeças removíveis para escoramento de formas.
O andaime cuplock oferece montagem e desmontagem rápidas e sem esforço, estabilidade e confiabilidade estrutural, opções completas de componentes, grande versatilidade e alta capacidade de carga. Seguro, fácil de fabricar e resistente à perda de peças, simplifica a gestão, o transporte e o trabalho em obra, melhorando muito a eficiência. Obteve vários prêmios nacionais e internacionais e foi nomeado pelo Ministério da Construção como uma das dez tecnologias novas chave a promover antes de 2000.
Aplicações do Andaime Cuplock
O cuplock é um sistema de aço consolidado, fácil de erguer e seguro, muito popular em projetos civis e oil & gas — birdcage, acesso, suporte temporário e escoramento de concreto. O sistema cuplock galvanizado a quente é um suporte pesado comprovado: relativamente leve, rápido de montar e multipropósito, servindo tanto para falsas obras quanto para acesso. Convém a engenharia de edificação e civil, como pontes de rodovia, escritórios e empreendimentos comerciais.
O nó cup-lock aceita até oito conexões combinadas de largueiro e diagonal. Cada conexão suporta com segurança 11,12 kN (2500 lb); a carga total de largueiros deve estar dentro da carga de coluna recomendada para o escoramento dado. As colunas e largueiros são totalmente soldados à máquina para junções claras, planas e sem costura, com soldadores formados segundo AWS D1.1 para soldadura de topo e em ângulo.
A ACE SCAFFOLD é fabricante e fábrica OEM de cuplock na China que fornece e exporta para 65 países. Os componentes são testados segundo EN 12810, com certificação CE e galvanização a quente para maior vida útil e resistência a danos. A produção segue passos claros — material, corte, soldadura, galvanização, limpeza, embalagem — e fornecemos a gama completa de acessórios, com produtos personalizados bem-vindos.
Andaime Cuplock Especificações
| Material | Q235 / Q345 (aço de alta resistência) |
| Material | Ø48.3 × 3.2 mm |
| Tratamento de superfície | Galvanizado a Quente |
| Norma de conformidade | EN 12810 / BS 1139 / AS-NZS 1576 |
| Certificado | ISO 9001, CE |
| OEM / ODM | Disponível |

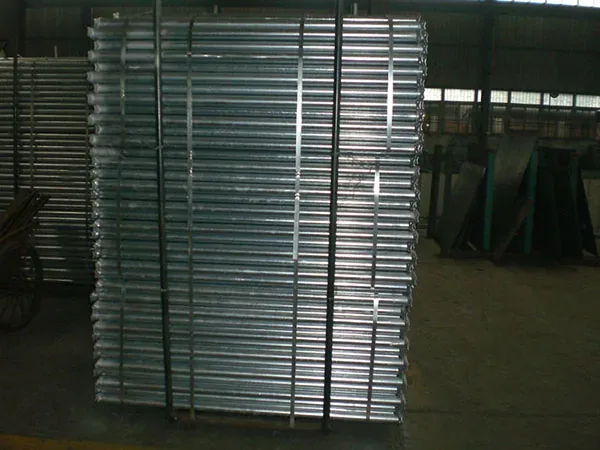

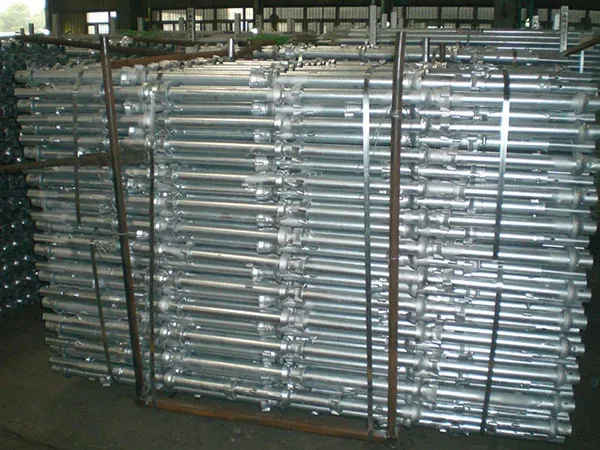

| Embalagem | Fardo / Palete de aço |
| Prazo de entrega | 30 dias (produção, sem frete marítimo) |
| Pedido mín. | 1 × Contentor de 20 pés |
Andaime Cuplock Componentes
| Description | Model | Unit Weight |
|---|---|---|

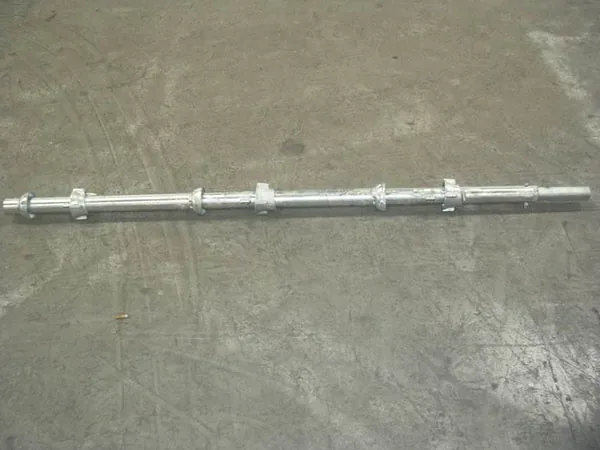

| VERTICAL 1M (3'3") | CV33 | 6,00 kg |
| VERTICAL 1,5M (4'11") | CV411 | 8,60 kg |
| VERTICAL 2M (6'6") | CV66 | 11,20 kg |
| VERTICAL 2,5M (8'2") | CV82 | 13,80 kg |
| VERTICAL 3M (9'9") | CV99 | 16,40 kg |

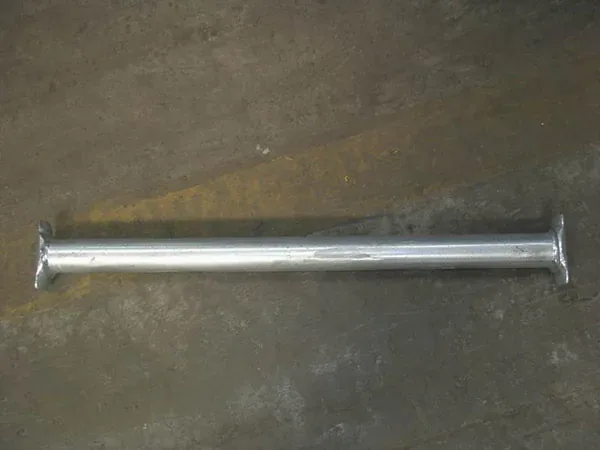

| HORIZONTAL 3,05M (10'0") | CH100 | 11,80 kg |
| HORIZONTAL 2,74M (9'0") | CH90 | 10,80 kg |
| HORIZONTAL 2,44M (8'0") | CH80 | 9,50 kg |
| HORIZONTAL 2,13M (7'0") | CH70 | 8,30 kg |
| HORIZONTAL 1,83M (6'0") | CH60 | 7,20 kg |
| HORIZONTAL 1,52M (5'0") | CH50 | 6,00 kg |
| HORIZONTAL 1,22M (4'0") | CH40 | 4,90 kg |
| HORIZONTAL 1,067M (3'6") | CH36 | 4,30 kg |
| HORIZONTAL 0,91M (3'0") | CH30 | 3,72 kg |
| ESCORA FRONTAL 2,5M x 2M (8'2" x 6'6") | CFB82 | 10,57 kg |
| ESCORA FRONTAL 2,44M x 2M (8'0" x 6'6") | CFB80 | 10,42 kg |
| ESCORA FRONTAL 2,13M x 2M (7'0" x 6'6") | CFB70 | 9,78 kg |
| ESCORA FRONTAL 1,52M x 2M (5'0" x 6'6") | CFB50 | 8,70 kg |
| ESCORA COM ABRAÇADEIRA 2,5M x 2M (8'2" x 6'6") | CCB82 | 11,20 kg |
| ESCORA COM ABRAÇADEIRA 2,44M x 2M (8'0" x 6'6") | CCB80 | 11,10 kg |
| ESCORA COM ABRAÇADEIRA 2,13M x 2M (7'0" x 6'6") | CCB70 | 10,50 kg |
| ESCORA COM ABRAÇADEIRA 1,52M x 2M (5'0" x 6'6") | CCB50 | 9,50 kg |
| 1 TÁBUA | CBB10 | 1,52 kg |
| 2 TÁBUAS | CBB110 | 5,50 kg |
| 3 TÁBUAS | CBB27 | 7,22 kg |
| SUPORTE DE ESCADA CUPLOCK | CLBW | 3,30 kg |
| ESCADA CUPLOCK 1M (3') | CSLW3 | 7,72 kg |
| ESCADA CUPLOCK 1,5M (5') | CSLW5 | 11,09 kg |
| ESCADA CUPLOCK 3M (10') | CSLW10 | 21,19 kg |
