Projetado segundo normas internacionais para segurança, velocidade e durabilidade em toda obra.
Visão Geral
A ACE SCAFFOLD fabrica andaimes ringlock, também chamados sistema ringlock, um sistema modular de acesso e suporte multidirecional para edificação, construção, construção naval, offshore e manutenção industrial. Sua roseta de 8 vias aceita largueiros e diagonais em qualquer ângulo e os trava com uma cunha batida com martelo que permanece apertada sob carga e vibração, suportando 11,12 kN (2500 lb) por junção. Fabricado em aço de alta resistência galvanizado a quente Q345/S355 com junções soldadas à máquina (AWS D1.1) sem costura, nosso andaime ringlock é montado cerca de 30% mais rápido que o cuplock, reduz o custo de mão de obra e exige pouca manutenção. Como fabricante ringlock confiável, oferecemos serviço OEM/ODM, certificação ISO 9001 e entrega FOB Xangai.
Principais Características
Roseta multidirecional de 8 vias aceita largueiros e diagonais em qualquer ângulo
Cada conexão suporta 11,12 kN (2500 lb)
Travamento por cunha evita afrouxamento sob carga e vibração
Montado cerca de 30% mais rápido que o cuplock: só martelo, sem ferragens soltas
Aço Q345/S355 galvanizado a quente, ISO 1461 (vida 10–15 anos)
Juntas soldadas à máquina sem costura (AWS D1.1)
Tábua de aço tarada a 6 kN/m² para escoramento e fôrmas
Conforme EN 12810, ANSI/SSFI SC100, AS/NZS 1576, CSA, OSHA

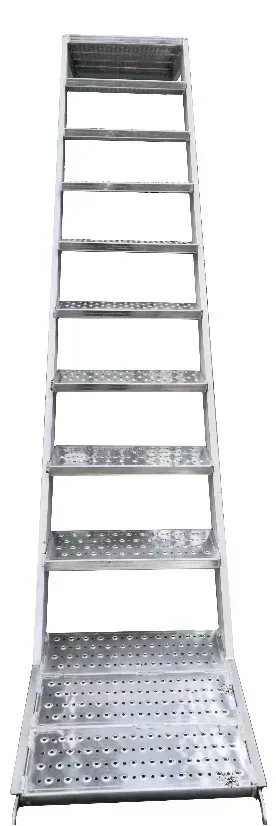

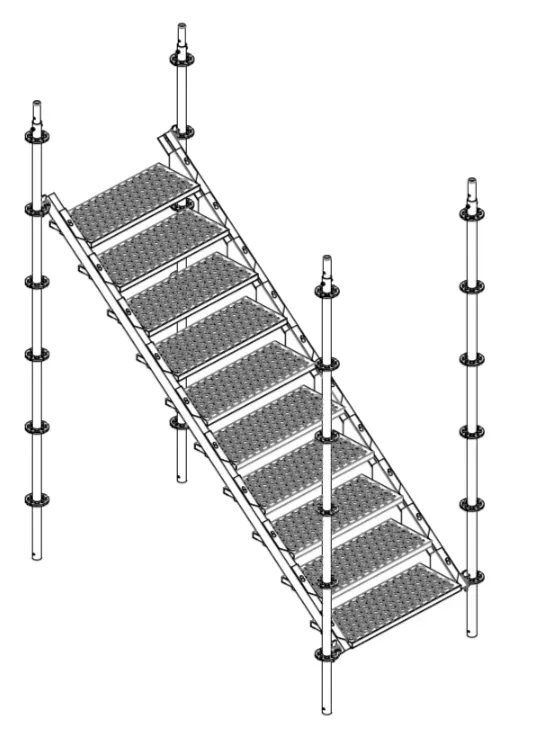

Ampla gama de acessórios: tábuas, mísulas, escadas, escadas de mão, portões
O andaime ringlock é um sistema modular e multipropósito para estruturas de acesso e suporte. Serve para fachadas de edifícios, pontes, túneis, usinas elétricas, estaleiros, plataformas offshore e manutenção industrial, e se adapta a escoramento, plataformas de carga de materiais e suportes de fôrma. A montagem é rápida: uma cunha acionada a martelo trava cada junção, sem parafusos ou pinos soltos para perder, e as equipes com treinamento básico de andaime constroem estruturas complexas e multiângulo. O sistema reduz o custo de mão de obra, é fácil de manusear e exige pouca manutenção. Os componentes usam aço de alta resistência galvanizado a quente com conectores de cunha integrais, e há ampla gama de acessórios: tábuas de aço e alumínio, mísulas laterais, tábuas de borda, escadas, escadas de mão, alÇapões, portões basculantes e largueiros reforçados.
O travamento por cunha permanece apertado sob carga e vibração; largueiros e diagonais não se soltam. Todas as conexões encaixam rigidamente e compartilham a carga a partir de um centro, o que mantém a estrutura segura mesmo em grande altura. O nó ringlock aceita até oito conexões de largueiros e diagonais; cada conexão suporta 11,12 kN (2500 lb) com segurança, e a carga total de largueiros deve ficar dentro do limite de carga do montante para o escoramento usado.

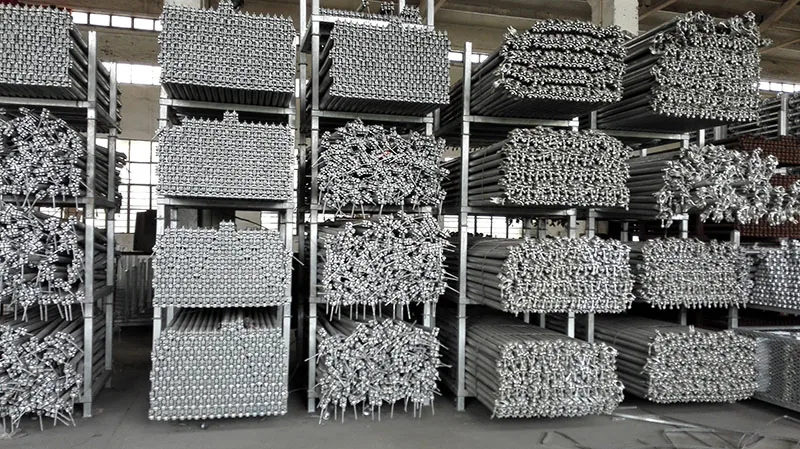

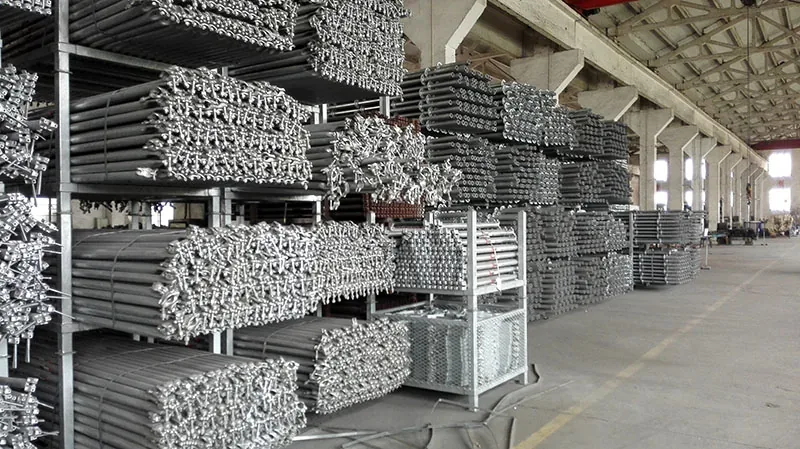

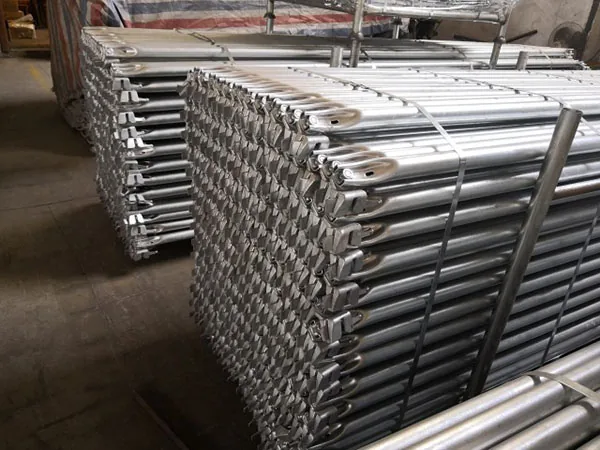

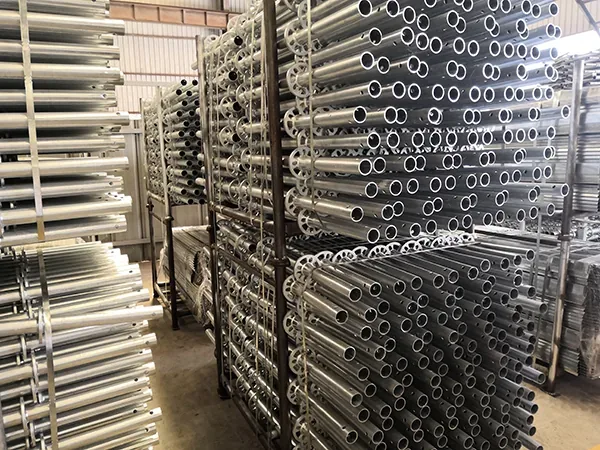

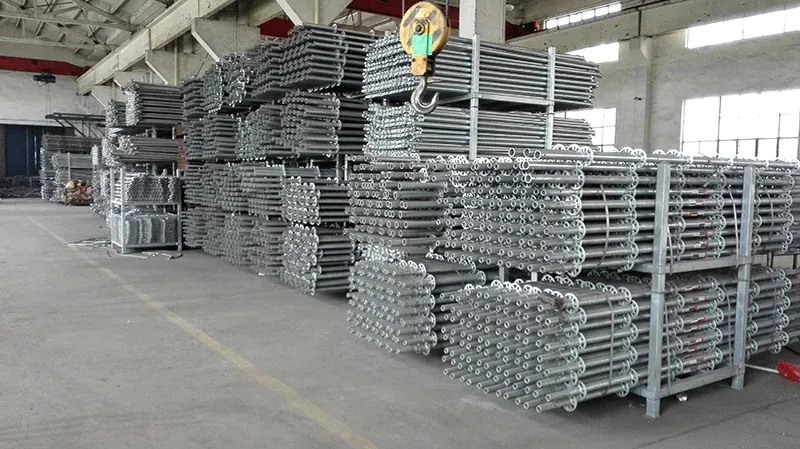

Os tubos verticais e horizontais usam aço de alta resistência 48,3 x 3,25 mm; as placas de anel têm 10 mm de espessura; os tubos de diagonal usam aço de alta resistência 48,3 x 2,3 mm com parafusos de alta resistência. Cada peça é galvanizada a quente para longa vida. Montantes e largueiros são soldados à máquina para juntas limpas, planas e sem costura; nossos soldadores seguem AWS D1.1 para solda de topo e em ângulo. A produção segue passos claros — material, corte, solda, galvanização, limpeza, embalagem — e as peças são enviadas em feixes.
Por Que Escolher Ringlock
A roseta multidirecional oferece quatro furos pequenos em ângulo reto para largueiros e quatro furos grandes em ângulo variável para diagonais, de modo que um único nó constrói vãos retos, estruturas curvas ou inclinadas e fachadas irregulares igualmente. Um único martelo monta todo o sistema — nenhuma ferramenta além da cunha, nenhuma ferragem solta para perder — e como cada junta é rígida e compartilha carga a partir de um centro, um bay ringlock permanece a prumo sob vento e carga viva.
Capacidade de Carga
Cada conexão de roseta suporta 11,12 kN (2500 lb); os montantes são ensaiados a cargas axiais elevadas (até cerca de 151 kN em um vão de 0,5 m), e as tábuas de aço são taradas a 6 kN/m² (≈612 kg/m²) para escoramento, plataformas de carga e fôrmas. Mantenha a carga total de largueiros dentro do limite de carga do montante para o escoramento usado.
Materiais e Acabamento
Montantes e largueiros são aço de alta resistência Q345/S355 (Q355B); as rosetas são placas de 10 mm (Ø123 mm) e as cabeças de largueiro são fundidas ZG230-450 com resistência ao cisalhamento de 25 kN. Cada componente é galvanizado a quente conforme ISO 1461 (zinco ≥80 µm), com vida útil de 10–15 anos em obras normais e 15–20 anos em serviço costeiro e offshore.
O andaime ringlock é um sistema modular e multidirecional construído em torno de um montante vertical dotado de rosetas de 8 vias soldadas. Largueiros e diagonais caem sobre a roseta e travam com uma cunha batida a martelo, de modo que toda a estrutura é montada a partir de um único nó em qualquer ângulo sem parafusos ou pinos soltos. É usado para acesso e suporte em edifícios, pontes, estaleiros, plataformas offshore e canteiros industriais.
Q
Ringlock vs cuplock: qual a diferença?
Ambos são sistemas modulares, mas o ringlock usa uma roseta de 8 vias com cunha batida a martelo que trava largueiros e diagonais em qualquer ângulo, enquanto o cuplock usa uma junta de copo e lâmina com menos opções de ângulo. O ringlock é geralmente mais flexível para estruturas curvas, inclinadas ou irregulares e é montado cerca de 30% mais rápido por não haver ferragens soltas para alinhar.
Q
Quanta carga o andaime ringlock suporta?
Cada conexão de roseta suporta 11,12 kN (2500 lb). Os montantes são ensaiados a cargas axiais elevadas — até cerca de 151 kN em um vão de 0,5 m — e as tábuas de aço são taradas a 6 kN/m² (≈612 kg/m²), adequadas para escoramento, plataformas de carga e fôrmas. Mantenha a carga total de largueiros dentro do limite de carga do montante para o escoramento usado.
Q
Qual material e acabamento são usados?
Montantes e largueiros são aço de alta resistência Q345/S355 (Q355B); as rosetas são placas de 10 mm (Ø123 mm) e as cabeças de largueiro são fundidas ZG230-450 com resistência ao cisalhamento de 25 kN. Cada componente é galvanizado a quente conforme ISO 1461 (zinco ≥80 µm), com vida útil de 10–15 anos em obras normais e 15–20 anos em serviço costeiro e offshore.
Q
Quão rápido é montar e desmontar o ringlock?
Um único martelo trava cada junção, então a montagem e desmontagem são rápidas e não exigem ferramentas especiais nem ferragens soltas. Equipes com treinamento básico de andaime constroem estruturas multiângulo rapidamente, o que costuma reduzir o tempo de canteiro em cerca de 30% em relação ao cuplock e baixa o custo de mão de obra.
Q
Para que aplicações o andaime ringlock é usado?
É usado em fachadas de edifícios, pontes, túneis, usinas elétricas, estaleiros, plataformas offshore, construção naval, palcos de eventos, escoramento e suportes de fôrma — onde quer que se precise de uma estrutura de acesso ou suporte modular e multiângulo.
Q
Quais normas e certificações ele atende?
O andaime ringlock da ACE SCAFFOLD é construído conforme EN 12810 / EN 12811, ANSI/SSFI SC100, AS/NZS 1576 e CSA, atende às regras OSHA de canteiro, traz marcação CE e é fornecido com qualidade ISO 9001 e entrega FOB Xangai.
Q
Componentes ringlock podem misturar com outras marcas?
Não. A roseta de 8 vias e o travamento por cunha são exclusivos do ringlock, portanto os componentes não são compatíveis com cuplock, kwikstage ou sistemas de tubo e luva. Use sempre peças ringlock compatíveis de um único fabricante e siga os regulamentos locais de segurança.
Q
Quais as regras de segurança principais no canteiro?

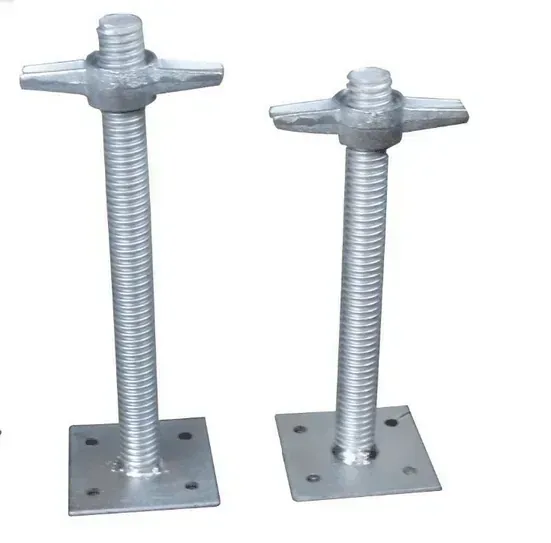

Mantenha a exposição do macaco base dentro de 300 mm, escore cada bay, mantenha razão de estabilidade 4:1 para torres autossustentadas, instale guarda-corpos, portões basculantes e tábuas de borda nas bordas abertas, e exija EPI (capacete, cinto de segurança, botas). Inspecione os componentes antes e após o uso e substitua as peças danificadas prontamente.
Q
Quantas rosáceas tem um montante ringlock de 10 pés?
Os montantes ringlock são soldados com rosáceas em um passo de 0,5 m (500 mm), portanto um montante ringlock de 10 pés (3,05 m) leva 6 rosáceas, uma a cada 0,5 m ao longo do tubo. Confirme sempre a quantidade e o espaçamento exatos das rosáceas no desenho carimbado para a altura de vão que você planeja, pois o número de rosáceas por montante pode variar um pouco conforme o comprimento e o fabricante.
