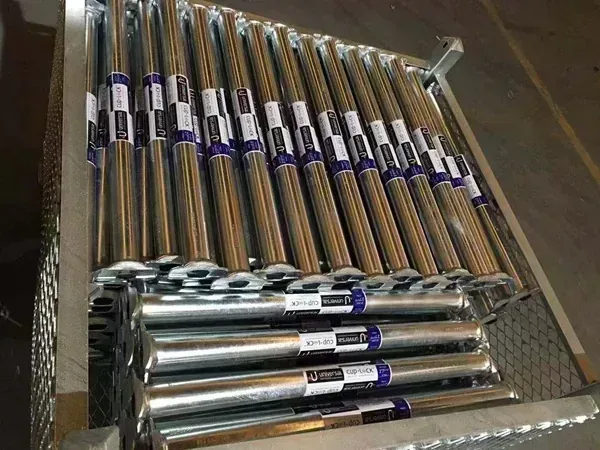

Horizontal Cuplock

Projetado segundo normas internacionais para segurança, velocidade e durabilidade em toda obra.

Visão Geral

O Horizontal Cuplock - tambem chamado de viga horizontal cuplock ou ledger cuplock - e o membro transversal portante do sistema de andaime cuplock. E um tubo de aco Ø48.3 mm com laminas de ledger forjadas em cada ponta que caem na copa inferior soldada de um vertical cuplock e sao travadas pela copa superior forjada, formando as celulas de quadro rigidas entre as quais apoiams ledgers, escoras e taboras. Oferecido em nove comprimentos de 0.91 m (CH30, 3.72 kgs) a 3.05 m (CH100, 11.80 kgs) e galvanizado a quente para vida em obra, e construido segundo diretrizes OSHA, ANSI e CSA com fator de seguranca 4:1, qualidade ISO 9001 e entrega FOB Xangai da ACE SCAFFOLD.

Principais Características

• Tubo de aco carbono Q235/Q345 Ø48.3 mm, galvanizado a quente
• Laminas de ledger forjadas em cada ponta travam na copa inferior cuplock
• Acao copo-lamina trava com um martelo, sem parafusos soltos
• Nove comprimentos: 0.91 m (3.72 kgs) a 3.05 m (11.80 kgs), HDG
• Cada no aceita ate quatro vigas para layouts de vao flexiveis
• Construido segundo OSHA, ANSI e CSA, fator de seguranca 4:1, ISO 9001, FOB Xangai

Em um andaime cuplock, a viga horizontal cuplock e o membro transversal que liga os verticais em um quadro. E fabricada com tubo de aco Ø48.3 mm com uma lamina de ledger forjada em cada ponta. As laminas caem na copa inferior soldada do vertical cuplock e sao travadas girando e batendo para baixo a copa superior forjada, de modo que a viga assenta firme sem parafusos soltos. Cada vao aceita ate quatro vigas em um no, permitindo construir quadrados, retangulos e longas sequencias de acesso ou escoramento em um unico sistema. Nossas vigas horizontais cuplock sao de aco carbono Q235/Q345 galvanizado a quente, construidas segundo diretrizes OSHA, ANSI e CSA com fator de seguranca 4:1, qualidade ISO 9001 e entrega FOB Xangai da ACE SCAFFOLD.

Viga Horizontal Cuplock

A viga horizontal cuplock e o membro transversal do sistema cuplock. E um tubo de aco Ø48.3 mm com uma lamina de ledger forjada em cada ponta, de modo que trava no vertical cuplock com a mesma acao copo-lamina dos montantes.

Trava Copo-Lamina

As laminas de ledger forjadas caem na copa inferior soldada do vertical cuplock. Girando e batendo para baixo a copa superior forjada, travam com um unico golpe de martelo, formando um no rigido de quatro vias sem parafusos ou pecas soltas.

Tamanhos de Vao e Montagem de Quadro

Nove comprimentos vao de 0.91 m (3 ft) a 3.05 m (10 ft), para ajustar a largura do vao a plataforma e a carga. Cada no aceita ate quatro vigas, construindo quadrados, retangulos e longas sequencias de acesso ou escoramento em um sistema.

Galvanizado a Quente

Cada viga horizontal cuplock e de aco carbono Q235/Q345 galvanizado a quente para resistencia a corrosao em obra, litoral e offshore, e construida segundo diretrizes OSHA, ANSI e CSA com fator de seguranca 4:1.

Horizontal Cuplock Especificações
