Projetado segundo normas internacionais para segurança, velocidade e durabilidade em toda obra.
Visão Geral

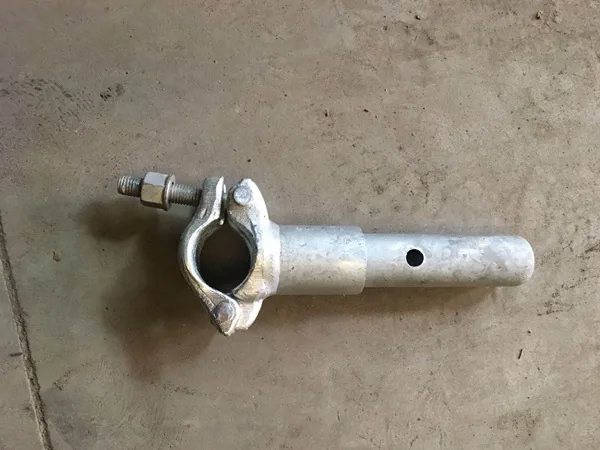

O Grampo de Espiga — também chamado de grampo de espiga ringlock ou grampo de tubo espiga de andaime — é um grampo de aço forjado que desliza sobre a espiga de um montante ou painel ringlock e trava um tubo de andaime de 48,3 mm no lugar. Cria uma conexão de tubo extra em qualquer localização de espiga sem alterar a geometria ringlock padrão.
Principais Características
Grampo de espiga de aço Q235 forjado
Encaixa sobre a espiga ringlock para uma conexão de tubo extra
Trava um tubo de andaime de 48,3 mm com um parafuso-cunha
Mantém intacta a geometria ringlock padrão
Galvanizado a quente para durabilidade em exteriores
Modelo padrão TCSAC, 1,57 kgs de peso unitário
Conforme EN 12810 / EN 12811, ANSI, AS/NZS 1576 e OSHA
Qualidade ISO 9001 com entrega FOB Xangai
Um grampo de espiga é uma peça forjada compacta que faz a ponte entre a ponta de uma espiga ringlock e um tubo de andaime. O colar do grampo encaixa sobre a espiga e então um parafuso-cunha aperta a mandíbula em um tubo de 48,3 mm, de modo que o tubo fica travado alinhado com a espiga. Isso dá às equipes uma forma rápida de estender painéis, adicionar guarda-corpos ou montar acessórios onde não há uma conexão de roseta normal disponível. O modelo TCSAC pesa 1,57 kgs e é galvanizado a quente para durabilidade em exteriores. A ACE SCAFFOLD fabrica grampos de espiga sob qualidade ISO 9001 com entrega FOB Xangai.
Um grampo de espiga é a peça que transforma uma espiga ringlock em uma conexão de tubo. Ao deslizar sobre a espiga e segurar um tubo de andaime, dá às equipes um ponto de conexão extra sem adicionar outro montante ou painel.
Conexão Espiga a Tubo
Uma espiga ringlock é o pequeno pino que projeta da ponta de um montante ou painel para empilhar vãos. Um grampo de espiga encaixa sobre esse pino e leva um tubo em ângulo reto, de modo que a espiga se torna um nó utilizável para escoramento, guarda-corpos ou acessórios.
Construção de Aço Forjado
O corpo do grampo é forjado por estampagem em aço Q235 para maior resistência, e então galvanizado a quente para resistir à oxidação em obras externas. O parafuso-cunha aperta a mandíbula no tubo e o mantém firme sob carga.
Um Modelo Padrão TCSAC
TCSAC é o grampo de espiga padrão, com peso de 1,57 kgs. Encaixa sobre a espiga ringlock comum e aceita o tubo de andaime padrão de 48,3 mm usado pela maioria dos sistemas modulares.
Grampo de Espiga Especificações
Descrição
Modelo
Peso Unitário
Grampo de Espiga
TCSAC
1,57 kgs
Frequently Asked Questions
Q
O que é um grampo de espiga?
Um grampo de espiga é um grampo de aço forjado que desliza sobre a espiga de um montante ou painel ringlock e trava um tubo de andaime de 48,3 mm no lugar, criando uma conexão de tubo extra.
Q
O que é o modelo TCSAC?
TCSAC é o grampo de espiga padrão. Tem peso unitário de 1,57 kgs e é projetado para encaixar sobre uma espiga ringlock enquanto segura um tubo de andaime padrão.
Q
Como o grampo de espiga se fixa na espiga?
O colar do grampo desliza sobre a espiga. Em seguida, um parafuso-cunha é apertado para segurar o tubo de andaime na mandíbula do grampo, travando o tubo firmemente no lugar.
Q
Que tamanho de tubo o grampo de espiga aceita?
Os grampos de espiga são feitos para o tubo de andaime padrão de 48,3 mm usado em sistemas ringlock, cuplok e de quadro.
Q
Por que usar um grampo de espiga em vez de um grampo de roseta?
Um grampo de roseta parafusa no disco da roseta. Um grampo de espiga encaixa sobre o pino da espiga na ponta de um montante ou painel, dando às equipes um ponto de conexão onde não há roseta.
Q
De que material é feito o grampo de espiga?
Os grampos de espiga ACE SCAFFOLD são forjados por estampagem em aço Q235 e acabados com revestimento galvanizado a quente para resistência e proteção contra corrosão.
Q
Quanto pesa um grampo de espiga?
O grampo de espiga TCSAC pesa 1,57 kgs por peça.
Q
Grampos de espiga podem ser usados em todos os sistemas ringlock?
Cabem em espigas ringlock padrão com o diâmetro de tubo comum de 48,3 mm. Se seu sistema usa um tamanho de espiga ou diâmetro de tubo diferente, contate-nos para compatibilidade.
Q
Grampos de espiga são reutilizáveis?
Sim. O aço forjado e o acabamento galvanizado conferem longa vida útil, e podem ser instalados, removidos e reutilizados em múltiplos projetos.
Q
Grampos de espiga atendem às normas de andaime?
Os grampos de espiga ACE SCAFFOLD são fabricados sob gestão de qualidade ISO 9001 e são adequados para uso em sistemas conformes com EN 12810 / EN 12811, ANSI, AS/NZS 1576 e OSHA.
Q
Posso pedir grampos de espiga com acabamentos personalizados?
Sim. A ACE SCAFFOLD oferece serviços OEM/ODM que incluem tratamentos de superfície, embalagem e rotulagem personalizados. Contate-nos com os requisitos e a quantidade do seu projeto.
Q
Qual é a diferença entre um grampo de espiga e um grampo giratório normal?
Um grampo giratório normal segura dois tubos em qualquer ângulo. Um grampo de espiga é moldado para encaixar sobre o pino da espiga de um membro ringlock e então segurar um tubo, usando a própria espiga como um dos lados da conexão.
