Escalera de Andamio Ringlock

Diseñado según normas internacionales para seguridad, velocidad y durabilidad en cada obra.

Resumen

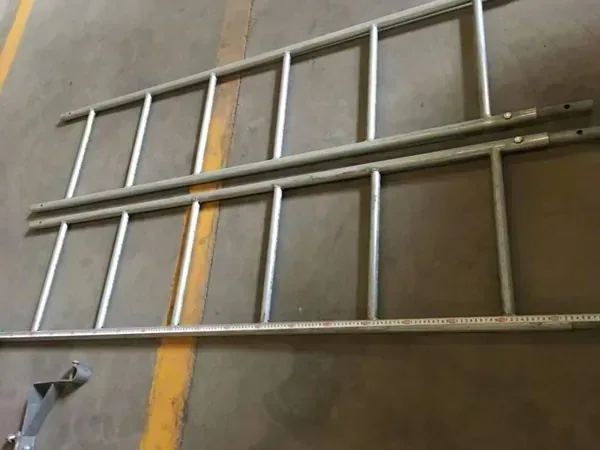

La Escalera de Andamio Ringlock — también llamada escalera de acceso ringlock, escalera de acero o monkey ladder — es el acceso vertical fijo de una torre de andamio ringlock. Está formada por dos largueros laterales de acero de Ø31,8×2,0 mm unidos por peldaños antideslizantes de Ø25,4×2,0 mm a 12" (304,8 mm) de distancia, y se fija al marco mediante soportes de escalera ringlock (RSALB): cada soporte se abraza a un montante o larguero con su abrazadera de andamio de 1/2", mientras los largueros laterales de la escalera caen en las horquillas en U del soporte y se fijan con tornillos hexagonales M12×1,75×65 y tuercas hexagonales M12 para que no se desplace ni vuelque. Así, en lugar de trepar por el marco del andamio, las cuadrillas suben por una escalera fija y específica que cumple los requisitos de acceso de OSHA. Está disponible en secciones de 3' (RSAL-03) y 5' (RSAL-05), galvanizada en caliente en acero al carbono Q235/Q345 según EN 131 / EN 12810, con calidad ISO 9001 y entrega FOB Shanghái de ACE SCAFFOLD.

Características Principales

• Fijada al marco con soportes de escalera ringlock RSALB — las horquillas en U fijan los largueros laterales
• Largueros laterales de acero de Ø31,8×2,0 mm con peldaños antideslizantes de Ø25,4×2,0 mm a 12" (304,8 mm)
• Cara de subida de 17" (430 mm) de ancho para apoyo estable
• Secciones de 3' (0,91 m) RSAL-03 y 5' (1,52 m) RSAL-05
• Acero al carbono Q235/Q345 galvanizado en caliente — larga vida en obra
• Construida según EN 131 / EN 12810 y normas de acceso OSHA, ISO 9001, FOB Shanghái

En obra, una escalera ringlock convierte una bahía de columnas desnuda en una ruta de acceso segura y transitable. La escalera no se engancha por sí sola al tubo: se fija a la torre con soportes de escalera ringlock (RSALB). Cada soporte se abraza a un montante o larguero con su abrazadera de andamio de 1/2" y agarra cualquier tubo de Ø48,3 mm; los largueros laterales de la escalera caen entonces en las horquillas en U del soporte y se fijan con tornillos hexagonales M12×1,75×65 y tuercas hexagonales M12, de modo que un soporte abajo y otro arriba la sujetan a dos alturas y no puede girar separándose del marco ni patear hacia fuera por la base. La ruta de subida puede colocarse dentro o fuera del andamio y elevarse nivel a nivel conforme crece la torre. Los peldaños quedan a un cómodo paso de 12" (304,8 mm) sobre una cara de 17" (431,8 mm) de ancho, y la superficie antideslizante mantiene el apoyo firme en condiciones de humedad o polvo. Al ser un componente independiente montado sobre soporte, la escalera nunca interfiere con tablones ni riostras y es tan rápida de reubicar como la propia plataforma de trabajo. Como el resto del sistema ringlock, la escalera de andamio ringlock está galvanizada en caliente en acero al carbono Q235/Q345, construida según EN 131 (escaleras) y EN 12810 / EN 12811 con cumplimiento de acceso OSHA, calidad ISO 9001 y entrega FOB Shanghái de ACE SCAFFOLD.

La escalera ringlock es el camino seguro hacia arriba.

Fijada con Soportes, no con Ganchos

La escalera se fija al marco con soportes de escalera ringlock (RSALB). Cada soporte se abraza a un montante o larguero con su abrazadera de andamio de 1/2" y agarra cualquier tubo de Ø48,3 mm, y los largueros laterales de la escalera caen en las horquillas en U del soporte, fijados con tornillos hexagonales M12×1,75×65 y tuercas hexagonales M12. Un soporte abajo y otro arriba la sujetan a dos alturas: sin giros que la separen del marco ni patadas hacia fuera por la base. Mueva los soportes con la plataforma conforme la torre crece.

Cara de Subida Antideslizante de 17" (431,8 mm)

Dos largueros laterales de acero de Ø31,8×2,0 mm llevan peldaños de Ø25,4×2,0 mm a 12" (304,8 mm) de paso sobre una cara de 17" (431,8 mm) de ancho. Los largueros laterales se asientan en las horquillas en U del soporte de escalera RSALB, y la unión se bloquea con tornillos hexagonales M12×1,75×65 y tuercas hexagonales M12 (un juego en cada larguero). La superficie antideslizante del peldaño mantiene el apoyo firme en condiciones de humedad, polvo o grasa.

Dimensionada a la Altura de Trabajo

Las secciones estándar son de 3' (0,91 m, RSAL-03) y 5' (1,52 m, RSAL-05). Varias secciones suben la torre nivel a nivel, y pueden fabricarse largos mayores o a medida para su diseño de andamio.

Escalera de Andamio Ringlock Especificaciones
