ما هي سقالة رينغلوك

سقالة رينغلوك نظام سقالات فولاذي معياري متعدد الاتجاهات يربط أعمدته وقوائمه وقطعه القطرية عبر عقدة حلقية تُسمى الروزيت. ولأن كل روزيت تضم ثماني فتحات موزّعة على 360° كاملة، يمكن تثبيت العناصر بزوايا شبه أيّة — وليس بزوايا قائمة فقط — ولهذا أصبح رينغلوك الخيار الافتراضي لواجهات الأبراج والجسور والمنشآت الصناعية والأشكال الهندسية المعقدة حيث تكون سقالة الأنابيب والمشابك أبطأ وأكثر تعقيداً.

يوضح هذا الدليل ما هي سقالة رينغلوك، وكيف تعمل وصلة الروزيت، والمكونات والأحجام الرئيسية، وكيفية تجميع الباي، وما الذي يتحمله النظام، وأين يُستخدم، وقواعد السلامة التي تحمي الطواقم على الارتفاع.

ما هي سقالة رينغلوك؟

سقالة رينغلوك — وتُكتب أيضاً ring lock أو ring-lock، وتُعرف عموماً بالنظام المعياري أو متعدد الاتجاهات — تُبنى من أنبوب فولاذي مع روزيت مطروقة أو مصبوبة ملحومة بكل عمود رأسي. الروزيت قرص مسطح به ثماني فتحات مثقوبة وفتحة مركزية للتوجيه. تُسقَط رؤوس الإسفين للقوائم الأفقية والقطع القطرية وعناصر الجمالون على الروزيت وتُثبَّت بضربة مطرقة واحدة على إسفين أسير. لا براغي ولا مشابك ولا قطع متفرقة تسقط.

والنتيجة بنية ثلاثة الأبعاد صلبة تُرفع وتُفكّ بسرعة. طاقم مدرّب يركّب ويفكّ رينغلوك أسرع بنحو 30% من سقالة كابلوك مكافئة، ولأن الوصلة متماثلة يكاد يكون من المستحيل تثبيت عقدة خطأً — وهي خاصية يسميها المهندسون تحمّل الخطأ.

كيف تعمل وصلة الروزيت

توفر كل روزيت حتى ثماني نقاط اتصال إضافة إلى جليس رأسي للعمود الأعلى، لذا يمكن لعقدة واحدة أن تحمل قوائم على أربعة أوجه وقطعاً قطرية بين الأوجه وجمالوناً أو كابولي — كلها في المستوى نفسه وبزوايا مختلفة. الإسفين أسير فلا يمكن فقدانه؛ يُطرق للأسفل للقفل ويُطرق للأعلى للتحرير.

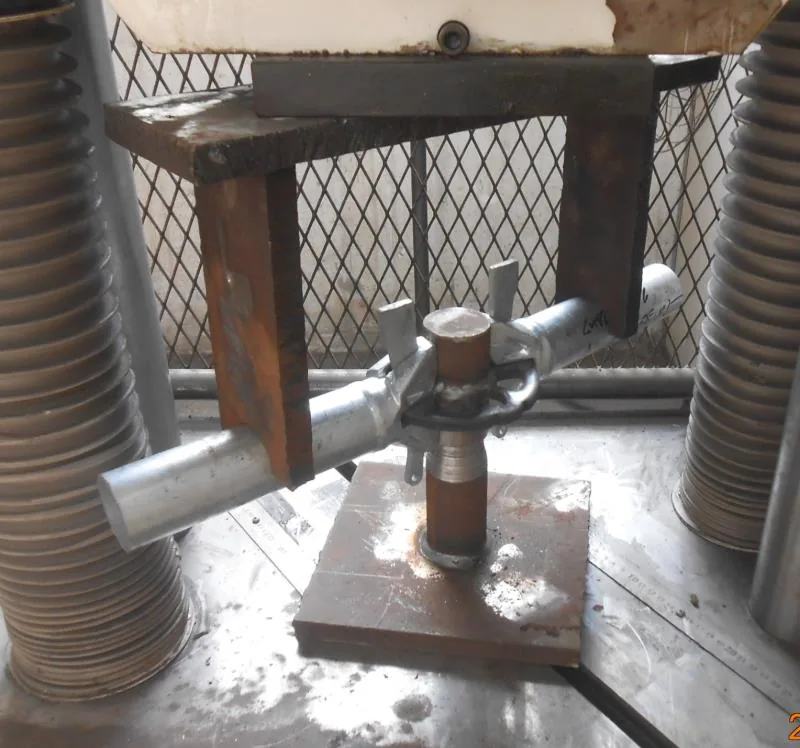

كل وصلة معتمدة في نظام رينغلوك مصنّفة لتحمل 11.12 كيلونيوتن (2500 رطل)، وتحمل الأعمدة — عادةً أنبوب Ø48.3 × 3.2 ملم من فولاذ Q345 أو S355 — الحمل الكلي للرجل حتى القاعدة. ولأن مسار الحمل عبر الروزيت قصير ومباشر، تصل أنظمة رينغلوك إلى فئات حمل عالية لمنصة العمل وتُستخدم على نطاق واسع للدعم والوصول معاً.

المكونات الرئيسية لنظام رينغلوك

تُجمَّع باي رينغلوك من طقم صغير موحّد. يدرج الجدول أدناه المكونات الموجودة في معظم الأنظمة، بما في ذلك نسخ الجمالون العميقة للأحمال الثقيلة.

المكوّن	وظيفته
العمود (الرأسي)	الأنبوب القائم، مع روزيت ملحومة كل 500 مم (19½ بوصة)؛ يحدد ارتفاع الباي.
القائمة (الأفقية)	تربط الأعمدة وجهاً لوجه؛ تُقفل رؤوس الإسفين في الروزيت وتحمل الألواح.
القطعة القطرية	تُثلّث الباي لمقاومة التمايل وإبقاء البنية قائمة.
قائمة جمالون / مزدوجة	قائمة عميقة ذات شفتين لعبور الأحمال الثقيلة أو الامتدادات الطويلة.
طوق القاعدة ورافعة القاعدة	توزّع حمل الرجل وتضبط استواء البرج على أرض غير مستوية.
اللوح	أرضية من الفولاذ أو الألومنيوم بسطح مانع للانزلاق تشكّل منصة العمل.
الدرابزين وحاجز القدم	حماية حافية على كل منصة؛ ويمنع حاجز القدم سقوط الأدوات والمواد.
السلّم وبرج السلّم	وصول آمن داخلي أو خارجي بين المستويات.
جسر الجمالون	جسر مصنّع لعبور الفتحات والسقالات المعلّقة ونقل الأحمال.

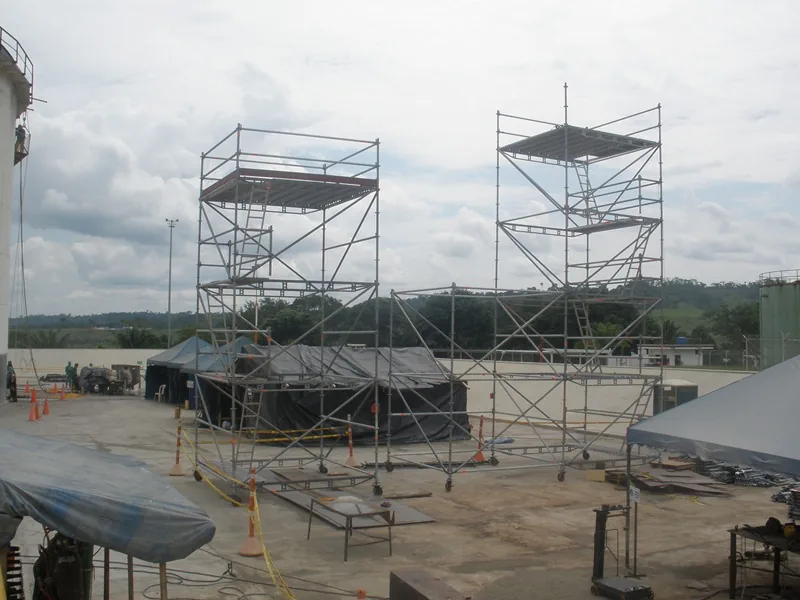

كيفية تجميع سقالة رينغلوك

سقالة رينغلوك متسامحة في البناء، لكن الترتيب يظل مهماً. تُرفع الباي النموذجية بهذا الترتيب:

1. جهّز الأرض. ضع ألواح ارتكاز أو قواعد على أرض صلبة ومستوية وركّب رافعات قاعدة قابلة للضبط لتعويض الميول.
2. قفّ الأعمدة الأولى. أدخل كل عمود في طوق قاعدته وتحقق من قيام البرج قبل قفل أي شيء.
3. أضف القوائم. أسقط رؤوس الإسفين على الروزيت عند ارتفاع الدور المطلوب واطرق الإسفين لتكوين أول منصة عمل.
4. دعّم الباي. ركّب قطعاً قطرية على بايات متبادلة لمنع التمايل، ثم أعد فحص الاستواء والقيام.
5. افرش المنصة. مدّ ألواح السقالة على القوائم لتغطية منطقة العمل كاملة، دون فتحات تسقط منها الأدوات.
6. احمِ الحواف. ركّب درابزيناً وحواجز قدم على كل منصة وسلّماً للوصول.
7. اربطه وافحصه. اربط السقالة بالمنشأ بالمسافات التي يحددها المهندس، ثم أكمل فحصاً موثقاً وبطاقة حالة قبل أن يعمل عليها أي أحد.

ما الحمل الذي تتحمله سقالة رينغلوك؟

تبدأ السعة عند العقدة: كل وصلة معتمدة مصنّفة لـ 11.12 كيلونيوتن (2500 رطل)، والأعمدة من أنبوب فولاذي عالي المتانة مجلفن بالغمس الساخن وفق EN ISO 1461 لمقاومة التآكل. تُحدد فئات حمل منصة العمل — خفيفة ومتوسطة وثقيلة — بعرض اللوح وعدد الأعمدة في الباي والدعامات، لذا يمكن ضبط سقالة رينغلوك من أعمال فحص خفيفة حتى الفخامة الثقيلة والدعم. للأحمال الثقيلة فعلاً، يحدد المهندسون قائمة جمالون أو جسر جمالون بدل قائمة مفردة.

أين تُستخدم سقالة رينغلوك

لقوتها ومرونتها وسرعتها، يُعد رينغلوك النظام المفضّل في طائفة واسعة من الأعمال:

• الوصول إلى واجهات الأبراج — تتبع الروزيت الثمانية المنحنيات والزوايا والمناسيب المتدرجة.
• الجسور والجسور العلوية — مع جسور الجمالون للوصول أسفل الجسر وعند الدعامات.
• المنشآت الصناعية والمصافي — النفط والغاز ومحطات الطاقة وأعمال المراجل، حيث تهم الأحمال الثقيلة ومقاومة التآكل.
• الدعم وقوالب الخرسانة — تصلح المكونات نفسها كنظام قوالب عالي السعة.
• أحواض السفن والمنصات البحرية — بناء على الأبدان والخزانات وفي المساحات المغلقة.
• الفعاليات والملاعب والصيانة — تركيب وتفكيك سريعان لوصول مؤقت.

للأعمال الصناعية أو أعمال الدعم الأخفّ، غالباً يكون نظام كابلوك الخيار الأكثر اقتصاداً؛ ويفوز رينغلوك حين تكون الهندسة معقّدة أو الأحمال والارتفاعات عالية. اطّلع أيضاً على لماذا يختار المقاولون كابلوك للأحمال الثقيلة.

رينغلوك مقابل أنظمة السقالات الأخرى

النظام	الوصلة	الأفضل لـ
رينغلوك	روزيت + إسفين بمطرقة، 8 اتجاهات	وصول ودعم معقّد متعدد الاتجاهات وثقيل
كابلوك	كأس وذراع، 4 اتجاهات	وصول سريع واقتصادي ودعم قوالب
الإطاري (Frame)	إطارات جاهزة + قطع متصالبة	واجهات مستقيمة بسيطة والبناء بالفخار
الأنابيب والمشابك	مشابك قائمة/دوّارة مبرغلة	أشكال لمرة واحدة لا يناسبها أي معياري

إرشادات سلامة سقالة رينغلوك

المعدات الجيدة لا تُغني عن الممارسة الجيدة. التزم بهذه القواعد:

• درّب واعتمد كل من يركّب أو يعدّل أو يفكّ السقالة، وأطلع المستخدمين.
• افحص السقالة قبل أول استخدام وبعد أي تعديل وبعد الأحوال الجوية القاسية — وثّق ذلك وعلّق بطاقة حالة ظاهرة.
• أسّس جيداً. أرض صلبة ومستوية وألواح ارتكاز ورافعات قاعدة؛ لا تُسنِد عموداً على كتل مفكوكة.
• اربط السقالة بالمسافات التي يحددها المهندس حتى لا تنقلب.
• احمِ كل حافة بدرابزين وحواجز قدم، وافرش كل منصة بالألواح.
• احترم حدود الحمل. لا تتجاوز حمل المنصة المصنّف ووزّع المواد بانتظام.
• لا تخلط الأنظمة مكوناً بمكون إلا إذا كانت الأجزاء مصمّمة لتكون متوافقة.
• اضبط المنطقة بمناطق استبعاد ولافتات أثناء رفع السقالة أو إنزالها.

لقائمة فحص تطبّقها قبل كل دوام، اطّلع على 14 خطراً شائعاً لسلامة السقالات.

أسئلة شائعة

هل رينغلوك هو نفسه Layher Allround؟ هما علامتان مختلفتان للمفهوم المعياري نفسه. رينغلوك الأوروبي مُقاس ليكون متوافقاً مع Allround، بينما يستخدم رينغلوك الأمريكي الشمالي أحجام باي إمبريالية.

كم من الوزن تحمله وصلة رينغلوك واحدة؟ كل وصلة روزيت معتمدة مصنّفة لـ 11.12 كيلونيوتن (2500 رطل)؛ وتعتمد سعة البرج الإجمالية على الأعمدة وحجم الباي والدعامات.

هل أحتاج أدوات خاصة؟ لا — تكفي مطرقة سقالة عادية لقفل الإسافين وتحريرها.

اختيار سقالة رينغلوك المناسبة

تصنع ACE SCAFFOLD سقالة رينغلوك من فولاذ Q345/S355، مجلفنة بالغمس الساخن وفق EN ISO 1461 ومُختبَرة وفق EN 12810، وتورّدها كنظام كامل — أعمدة وقوائم وقطع قطرية وقوائم جمالون وجسور جمالون وألواح وأبراج سلالم وملحقات — مع دعم OEM/ODM وتسليم FOB شنغهاي. استكشف مجموعة سقالة رينغلوك، أو اقرأ المزيد في مدونة ACE SCAFFOLD، أو تواصل مع فريقنا لنصيحة خاصة بمشروعك. ولمعرفة أداء النظام في الموقع، اطّلع على سقالة رينغلوك: النظام المعياري المصمّم للسرعة.
