دعامة وجه كابلوك الدوارة

مصممة وفق المعايير الدولية للسلامة والسرعة والمتانة في كل موقع.

نظرة عامة

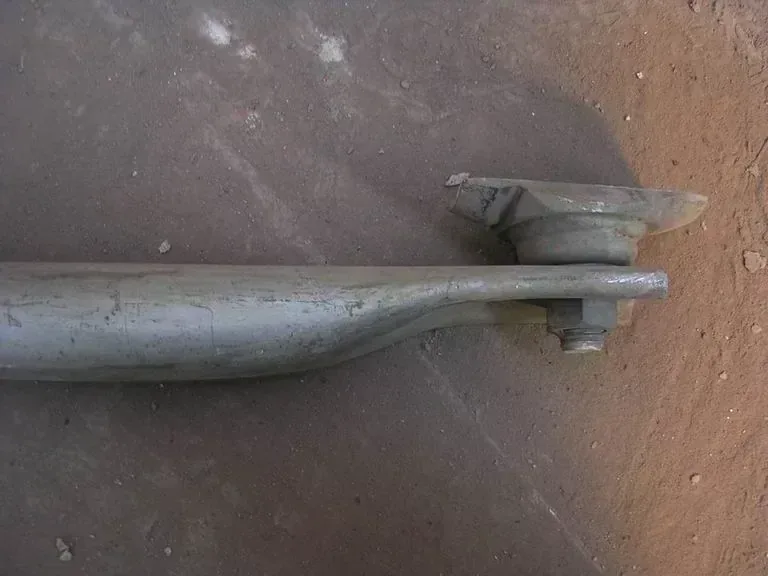

دعامة Cuplock Swivel Face Brace - وتُعرف أيضاً بدعامة الوجه الدوارة كابلوك أو الدعامة القطرية كابلوك - هي العضو القطري المساند في نظام سقالة كابلوك. وهي أنبوب صلب قطره Ø48.3 مم مزوّد بشفرة دوّارة في كل طرف تسقط في الكوبة السفلية الملحومة لعمود كابلوك وتُثبّت بالكوبة العلوية المطروقة، مما يُثلث الباي للاستقرار. تتوفر في أربعة مقاسات من 1.52 م (CFB50، 8.70 كجم) إلى 2.5 م (CFB82، 10.57 كجم) ومطلية بالغمس الساخن للعمر الافتراضي في الموقع، ومصنوعة وفق إرشادات OSHA وANSI وCSA مع عامل أمان 4:1 وجودة ISO 9001 وتسليم FOB Shanghai من ACE SCAFFOLD.

المزايا الرئيسية

• أنبوب صلب كربوني Q235/Q345 قطره Ø48.3 مم، مطلي بالغمس الساخن
• شفرة دوّارة في كل طرف تدور لتُغلق في كوبة كابلوك السفلية
• قفل كوبة-شفرة يُثبّت بضربة مطرقة واحدة دون براغٍ مفكوكة
• أربعة مقاسات: 1.52 م (8.70 كجم) إلى 2.5 م (10.57 كجم)، HDG
• تُثبّت البايات - كحد أقصى 3 بَايات بلا تسنيد قبل الحاجة لقطرية
• مصنوعة وفق إرشادات OSHA وANSI وCSA، عامل أمان 4:1، ISO 9001، FOB Shanghai

في سقالة كابلوك، تكون دعامة Cuplock Swivel Face Brace هي القطرية التي تبقي الباي مربعاً ومستقراً. تُصنع من أنبوب صلب قطره Ø48.3 مم بشفرة دوّارة مطروقة في كل طرف. تدور الشفرة الدوّارة لتستقر في الكوبة السفلية الملحومة لعمود كابلوك بأي زاوية تقريباً، ثم تُدار الكوبة العلوية المطروقة وتُطرق للأسفل لإغلاقها دون براغٍ مفكوكة. يمكن بناء سلسلة سقالة بالمستويات الأفقية فقط حتى ثلاث بَايات كحد أقصى؛ أما الباي الرابعة فتحتاج إلى دعامة قطرية لتبقى الهيكل عمودياً ومسنوداً. دعاماتنا Cuplock Swivel Face Brace من صلب كربوني Q235/Q345 مطلي بالغمس الساخن، مصنوعة وفق إرشادات OSHA وANSI وCSA مع عامل أمان 4:1 وجودة ISO 9001 وتسليم FOB Shanghai من ACE SCAFFOLD.

دعامة كابلوك الدوارة

دعامة Cuplock Swivel Face Brace هي العضو المساند القطري في نظام كابلوك. وهي أنبوب صلب قطره Ø48.3 مم بشفرة دوّارة في كل طرف تسقط في كوبة كابلوك السفلية وتُغلق بالكوبة العلوية، مما يُثلث الباي للصلابة.

قفل الشفرة الدوّارة

تدور الشفرة الدوّارة المطروقة لتستقر في الكوبة السفلية الملحومة لعمود كابلوك بأي زاوية تقريباً. إدارة الكوبة العلوية المطروقة وطرقها للأسفل تُثبتها بضربة مطرقة واحدة، مما يمنح عقدة قطرية صلبة دون براغٍ أو قطع مفكوكة.

تسنيد الباي

يمكن بناء سلسلة سقالة بالمستويات الأفقية فقط حتى ثلاث بَايات كحد أقصى؛ أما الباي الرابعة فتحتاج إلى دعامة قطرية لتبقى الإطار عمودياً ومسنوداً. تلائم الشفرة الدوّارة أي عقدة كابلوك، فتسند المربعات والمستطيلات والسلاسل الطويلة في نظام واحد.

مطلية بالغمس الساخن

كل دعامة Cuplock Swivel Face Brace من صلب كربوني Q235/Q345 مطلي بالغمس الساخن لمقاومة التآكل في الموقع والمشاريع الساحلية والبحرية، ومصنوعة وفق إرشادات OSHA وANSI وCSA مع عامل أمان 4:1.

دعامة وجه كابلوك الدوارة المواصفات
