جسر سقالة رينغلوك
مصممة وفق المعايير الدولية للسلامة والسرعة والمتانة في كل موقع.
نظرة عامة
جسر سقالة رينغلوك — ويُعرف أيضاً بالجسر الأفقي أو الجسر الحامل — هو العضو الأفقي الحامل الذي يمتد بين عمودين (standards) في نظام سقالة رينغلوك. يحمل كل طرف رأس جسر مسبوك أو ملحوم بإسفين يُدق بالمطرقة يعلق على قرص العمود ويغلق فتحة الباي بصلابة عند أي عرض، بينما يحمل الأنبوب منصة العمل وحملها الحي عبر الفتحة.
المزايا الرئيسية
- عضو أفقي — يمتد بين عمودين رينغلوك
- رأس جسر بقفل إسفين يغلق في القرص ثماني الاتجاهات
- أنبوب فولاذي عالي المتانة Ø48.3×3.0 مم
- ترانزوم متكامل اختياري لدعم اللوح
- أطوال فتحات قياسية 0.63–3.05 م
- فولاذ Q345/S355 مجلفن بالغمس الساخن، EN 12810 / AS/NZS
على الموقع يُثبّت الجسر بين عمودين لتحديد عرض الفتحة وتشكيل الشبكة الأفقية للسقالة؛ وينغلق رأس الإسفين في الفتحات الصغيرة للقرص ويبقى مشدوداً تحت الحمل، فتستند الألواح الفولاذية والمنصات والكوابل الجانبية مباشرة على الجسر أو على الترانزوم المتكامل دون وصلات إضافية. تصنع الجسور من أنبوب فولاذي عالي المتانة Ø48.3×3.0 مم وتتوفر بأطوال فتحات قياسية — 0.63 و0.91 و1.065 و1.21 و1.52 و1.82 و2.13 و2.43 و3.05 م — مع ترانزوم ملحوم اختياري لدعم اللوح وجسور مزدوجة (معززة) للفتحات الثقيلة أو المتدلية. وكبقية النظام، جسر رينغلوك من فولاذ Q345/S355 مجلفن بالغمس الساخن، مبني وفق EN 12810 / EN 12811 وANSI وAS/NZS، بجودة ISO 9001 وتسليم FOB شنغهاي من ACE SCAFFOLD.
يحدد الجسر عرض الفتحة. يثبّت طوله عرض الباي، ومع الدعامة القطرية هندسة باي السقالة بالكامل — الجسور القصيرة تعطي شبكات متماسكة عالية السعة؛ والطويلة تفتح الباي لفتحات منصة كبيرة.
رأس الجسر وقفل الإسفين
يحمل كل طرف من الجسر رأساً مسبوكاً أو ملحوماً بإسفين حر. يهبط الرأس على قرص العمود وتُدق الإسفين بالمطرقة فتغلق الوصلة لئلا تفلت تحت الحمل الحي أو الريح. هذه هي عقدة القرص ثماني الاتجاهات نفسها التي يوفرها العمود: تستخدم الجسور الفتحات الأربع الصغيرة وتستخدم الدعامات الأربع الكبيرة.
جسر مع ترانزوم
يحمل كثير من جسور رينغلوك ترانزوماً متكاملاً — قضيب عمودي ملحوم عند منتصف الفتحة يدعم الألواح الفولاذية والألواح والكوابل الجانبية مباشرة، فيلغي الحاجة إلى حوامل ترانزوم منفصلة. للفتحات الثقيلة أو المتدلية يضاعف الجسر المزدوج (أنبوبان ملحومان بالتوازي) سعة الدعم.
الفولاذ والتشطيب
تُدحرج الجسور من فولاذ هيكلي عالي المتانة Q345/S355 (Ø48.3×3.0 مم) وتُجلفن بالغمس الساخن لعمر طويل في الموقع والبيئات الساحلية والبحرية مع صيانة قليلة. تتبع اللحامات AWS D1.1 لوصلات نظيفة ومستوية بلا فواصل.

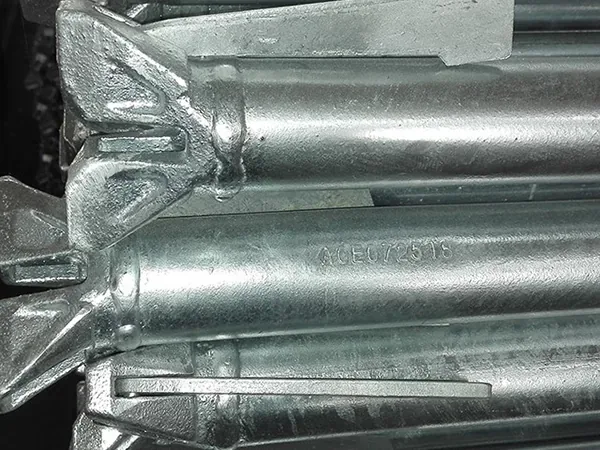

الختم المخصص
يمكننا ختم الفولاذ بالمحتوى المطلوب وفق متطلبات العميل.
جسر سقالة رينغلوك المواصفات
| الوصف | نموذج | وزن الوحدة |
|---|---|---|
| جسر 2' / 0.63m | RSL061 | 2.73 kgs |
| جسر 3' / 0.91m | RSL091 | 4.12 kgs |
| جسر 3' 6" / 1.065m | RSL106 | 4.68 kgs |
| جسر 4' / 1.21m | RSL121 | 5.26 kgs |
| جسر 5' / 1.52m | RSL152 | 6.41 kgs |
| جسر 6' / 1.82m | RSL182 | 7.56 kgs |
| جسر 7' / 2.13m | RSL213 | 8.7 kgs |
| جسر 8' / 2.43m | RSL243 | 9.85 kgs |
| جسر 10' / 3.05m | RSL305 | 12.17 kgs |

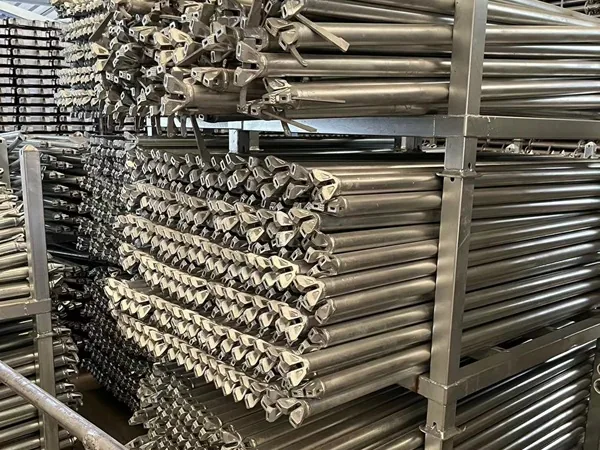

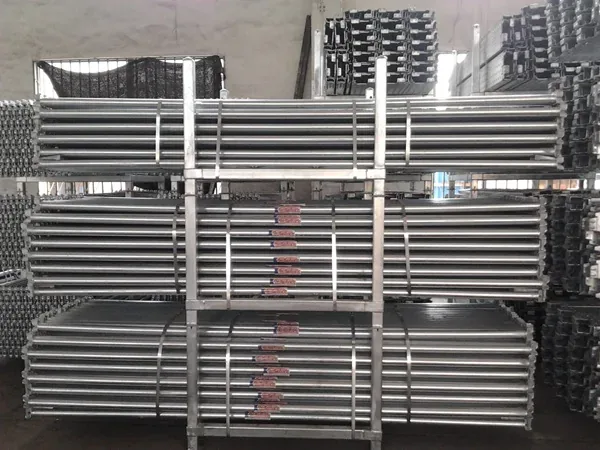

جسر سقالة رينغلوك الصور
الأسئلة الشائعة
ما هو جسر سقالة رينغلوك؟
ما هو جسر رينغلوك مع ترانزوم؟
بأي مقاسات يتوفر جسر رينغلوك؟
من أي مادة يُصنع جسر رينغلوك؟
كيف يرتبط جسر رينغلوك بالعمود؟
هل جسور رينغلوك متوافقة مع أنظمة أخرى؟
