دليل استخدام نظام السقف المؤقت

ما هو السقف المؤقت

السقف المؤقت هو هيكل مغطى بالأغشية يُصمم لحماية المنطقة الداخلية من الطقس والغبار والحبس وغيرها من مخاطر الموقع. هذا الدليل مخصص للموردين والمُركّبين لأسقف مؤقتة ستستخدمها المقاولات أثناء عملية البناء.

النظام الموضح هنا هو سقف مؤقت معدني modular بالكامل من الألومنيوم، يتكون من 780 عارضة ماسية وإطارات K وأعضاء أفقية ودعامات بكرة، مغطى إما بغشاء shrink-wrap أو أغشية كيدر. الميزة الرئيسية لنظام السقف الماسي هي إمكانية استخدام الأقطار المتقاطعة بدلاً من إطارات K، أو الجمع بينهما، لتناسب ظروف الموقع والأحمال.

يمكن دعم السقف المؤقت بالمبنى القائم أو بالسقالة أو أي دعامة أخرى مناسبة. ومع ذلك، يجب دائماً فحص الهيكل الداعم وتصميمه من قبل مهندس مختص لضمان تحمّله للأحمال الناتجة.

يمكن تركيب السقف المؤقت بثلاث طرق رئيسية حسب ظروف الموقع:

• التركيب اليدوي — بناء كل باي في الهواء.
• التركيب بالانزلاق — الوحدات الجاهزة تنزلق على عوارض المسار.
• التركيب بمساعدة الرافعة — تجميع البايات كاملة على الأرض ثم رفعها إلى الموضع.

أشكال السقف القياسية

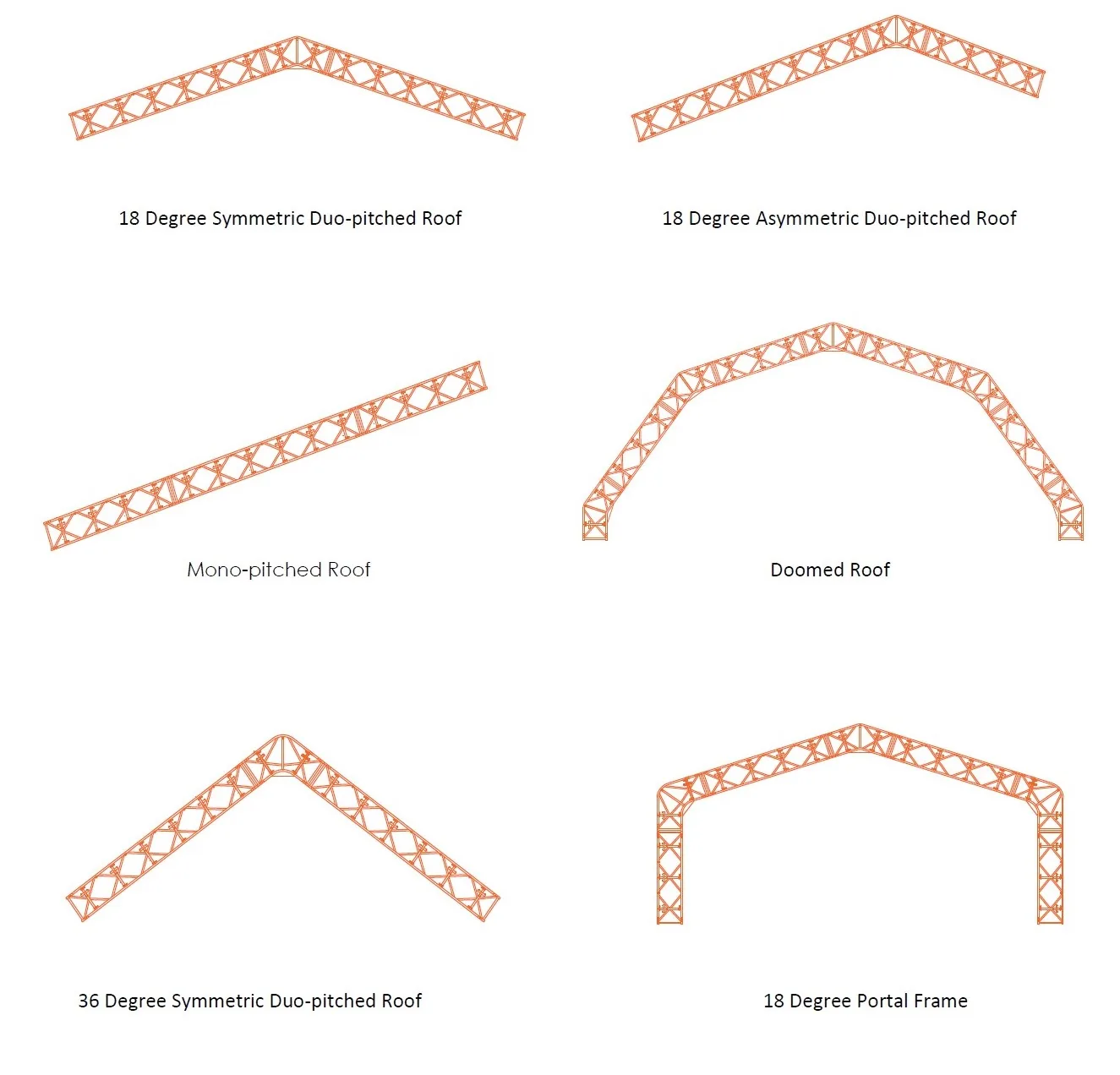

العوارض الألومنيوم المعيارية متوفرة بأطوال مختلفة لتلائم الفتحة المطلوبة. تُربط العوارض باستخدام وصلات أسنان فولاذية. التكوينات الستة الشائعة هي:

• سقف مزدوج الميل 18° متناظر
• سقف مزدوج الميل 18° غير متناظر
• سقف أحادي الميل
• سقف مقبب
• سقف مزدوج الميل 36° متناظر
• بابة 18°

اختر الشكل الذي يتناسب مع هندسة المبنى ومتطلبات التصريف والميل اللازم لتسريح الثلج أو الماء.

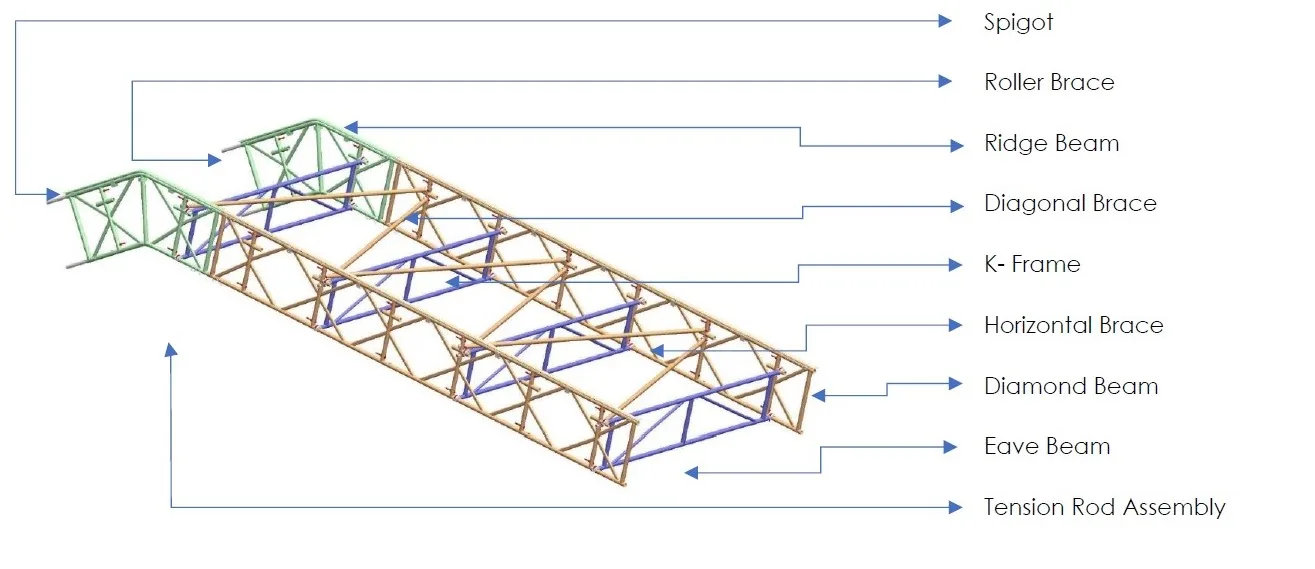

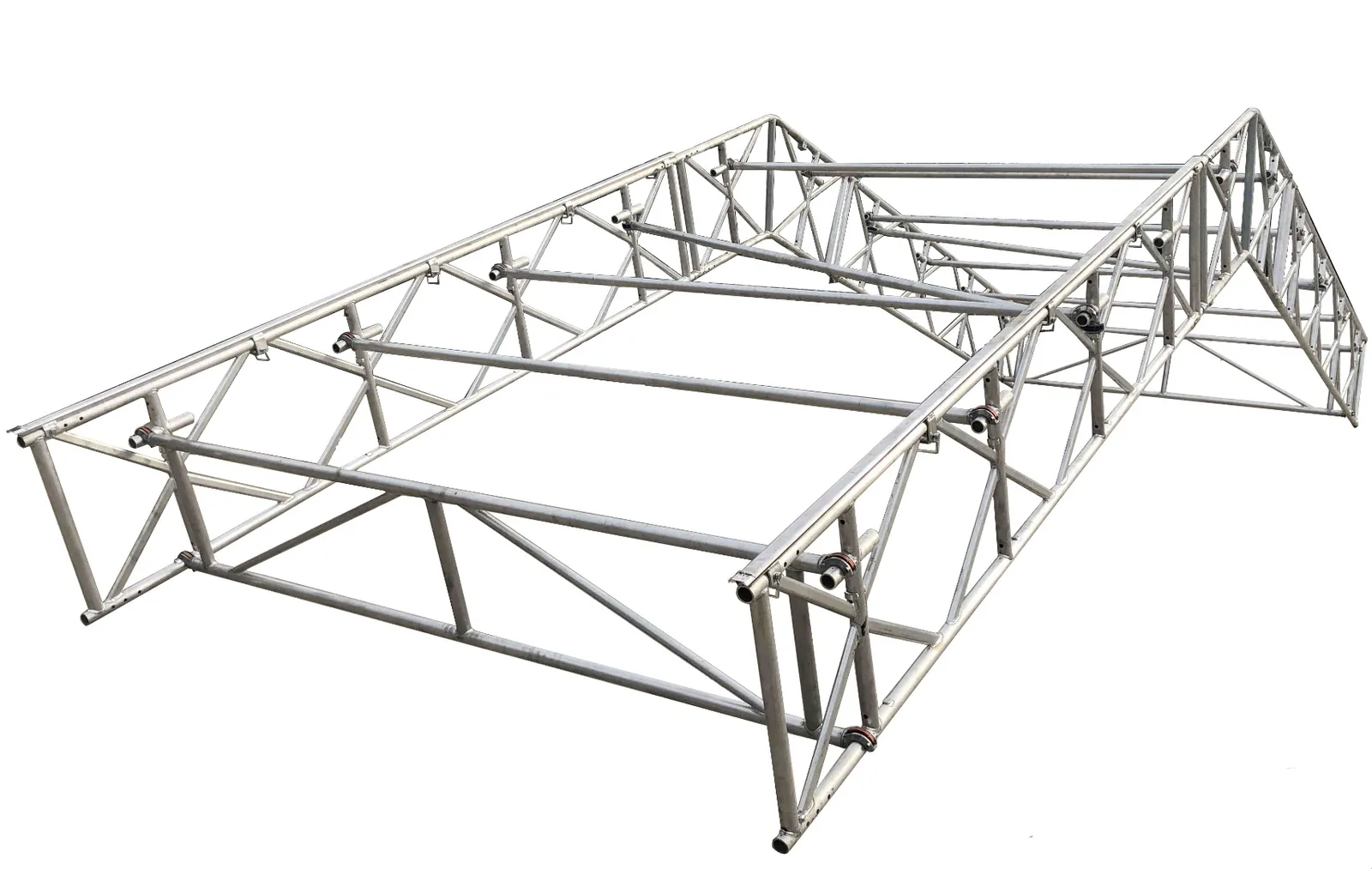

المكونات الرئيسية

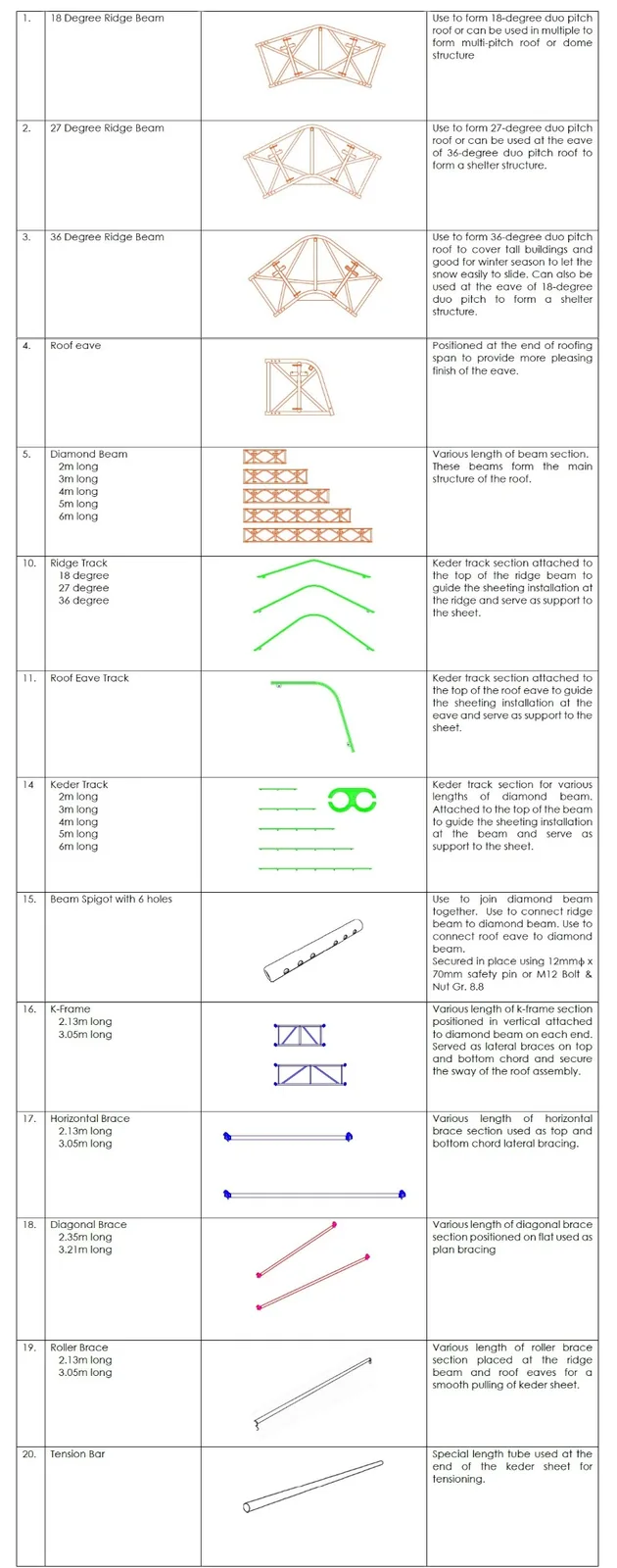

المكونات الهيكلية الرئيسية

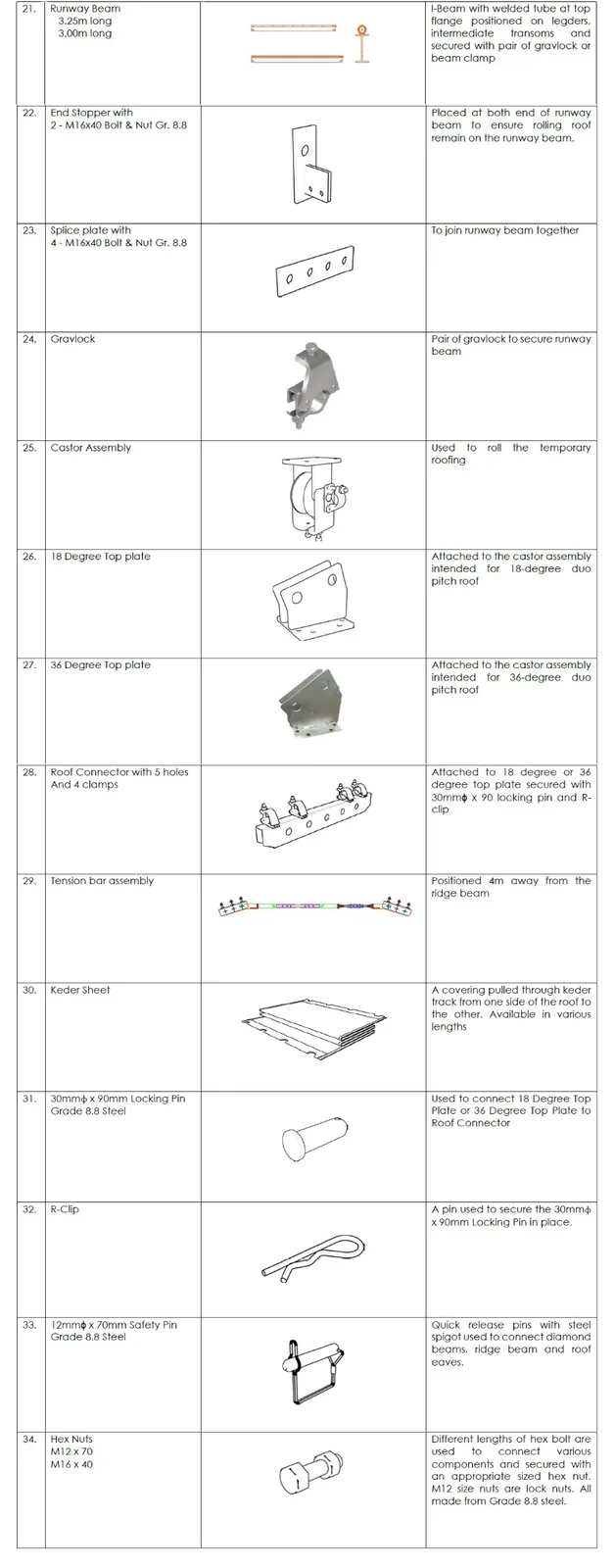

المكون	الأحجام النموذجية / التفاصيل	الوظيفة
عارضة قمة 18°	وتر علوي مائل	تشكيل أسقف مزدوجة الميل 18°؛ يمكن دمجها لأسقف متعددة الميل أو مقببة.
عارضة قمة 27°	وتر علوي مائل	تشكيل أسقف مزدوجة الميل 27°؛ يمكن استخدامها عند حافة سقف 36° لتشكيل مأوى.
عارضة قمة 36°	وتر علوي مائل	تشكيل أسقف مزدوجة الميل 36° للمباني العالية وتسريح الثلج.
حافة السقف	قطاع نهاية الفتحة	يوضع عند نهاية الفتحة لإنهاء حافة السقف بشكل نظيف.
العارضة الماسية	3 م، 4 م، 5 م، 6 م	تشكّل الهيكل الرئيسي للسقف.
إطار K	2.13 م، 3.05 م	دعامة جانبية عمودية مثبّتة بالعوارض الماسية؛ تمنع اهتزاز التجميعة.
العضو الأفقي	2.13 م، 3.05 م	تدعيم جانبي للوترين العلوي والسفلي.
القطر	2.13 م، 3.05 م	تدعيم في المستوى الأفقي.
دعامة بكرة	2.13 م، 3.05 م	توضع عند القمة والحواف لسحب غشاء الكيدر بسلاسة.
قضيب الشد	طول خاص	يستخدم عند نهاية غشاء الكيدر للشد.

مسارات الأغشية والربطات

المكون	الأحجام النموذجية / التفاصيل	الوظيفة
مسار القمة	18°، 27°، 36°	توجيه ودعم غشاء الكيدر عند القمة.
مسار حافة السقف	يتناسب مع قطاع الحافة	توجيه ودعم غشاء الكيدر عند الحافة.
مسار كيدر	2 م، 3 م، 4 م، 5 م، 6 م	يُثبّت أعلى العوارض الماسية لتوجيه ودعم الغشاء.
سن العارضة بـ 6 ثقوب	دبوس 12 مم × 70 مم أو برغي وصامولة M12 Gr. 8.8	يربط العوارض الماسية ويقّدم القمة والحافة إليها.
عارضة المسار	3.25 م، 3.00 م	عارضة H بأنبوب ملحوم؛ تحمل وحدات السقف المنزلقة.
موقف النهاية	2 × برغي وصامولة M16 × 40 Gr. 8.8	يمنع السقف المنزلق من الخروج من عارضة المسار.
لوحة وصل	4 × برغي وصامولة M16 × 40 Gr. 8.8	تربط عوارض المسار طرفاً بآخر.
غرافلوك	زوج	يثبّت عارضة المسار على الدعامة.
تجميعة العجلات	دوارة / ثابتة	تسمح للسقف المؤقت بالحركة.
اللوحة العلوية 18° / 36°	مثبّتة بتجميعة العجلات	تدعم وصل السقف بالميل المناسب.
وصل السقف	5 ثقوب، 4 مشابك، دبوس قفل 30 مم × 90 مم + مشبك R	يربط اللوحة العلوية بالعارضة.
تجميعة قضيب الشد	على بعد 4 م من القمة	تشد غشاء الكيدر.
غشاء كيدر	أطوال مختلفة	التغطية التي تُسحب عبر مسار الكيدر من جانب إلى آخر.
دبوس أمان 12 مم × 70 مم	فولاذ Gr. 8.8	دبابيس سريعة لربط العوارض الماسية والقمة والحواف.
دبوس قفل 30 مم × 90 مم	فولاذ Gr. 8.8	يربط اللوحات العلوية بوصلات السقف.
مشبك R	فولاذ نابض	يؤمّن دبابيس القفل.
صواميل / براغي سداسية	M12 × 70، M16 × 40	ربطات فولاذ Gr. 8.8 للمكونات والمسار.

التركيب اليدوي

يجب أن تتبع الوصلة بين السقف وأي هيكل داعم التصميم المعد من قبل مهندس السقالات. التسلسل العام للتركيب اليدوي هو:

1. أنشئ برج سقالة مؤقت عند منتصف فتحة السقف كمنطقة عمل، بدءاً من أحد أطراف المبنى (hastial) إلى الطرف الآخر.
2. جمّع عارضة القمة (مع المسار) بالارتفاع الدقيق واربطها بالعوارض الماسية (مع المسار) باستخدام السن بستة دبابيس أمان لإكمال العارضة الأولى. ادعم العارضة مؤقتاً بأنابيب رأسية قصيرة ومشابك زاوية قائمة.
3. ثبّت الحافة (مع المسار) عند أطراف عارضة السقف.
4. أمّن العارضة الأولى بدعامة السقالة المحيطية القائمة حسب تصميم المهندس.
5. كرر الخطوات 2–4 لتجميع العارضة التالية في الباي التالي.
6. ثبّت الحجم المناسب من إطار K عند الحواف والإطار التالي صعوداً نحو القمة على فترات 2 م.
7. ركّب الأعضاء الأفقية بين إطارات K في الوتر العلوي لإنشاء تدعيم جانبي 1 م للوتر المضغوط.
8. ثبّت دعامات البكرة عند القمة والحواف، مدرجة في الجيوب المخصصة.
9. ثبّت الأقطار على فترات 1 م بترتيب متعرج من القمة إلى الحواف.
10. في هذه المرحلة تكتمل الباي المُدعّمة الأولى.
11. كرر الخطوات 2–4 لتجميع بايات التعبئة. ثبّت أربع بايات تعبئة ثم كرر تركيب الباي المُدعّم.
12. بمجرد تجميع العارضة، ثبّت الأعضاء الأفقية بالحجم المناسب عند الحواف والعضو الأفقي التالي صعوداً نحو القمة، بفاصل 1 م في الوتر العلوي و2 م في الوتر السفلي.
13. ثبّت دعامات البكرة عند القمة والحواف.
14. كرر الخطوات 10–12 لإكمال أربع بايات التعبئة.
15. بعد إكمال أربع بايات التعبئة، كرر الخطوات لتثبيت الباي المُدعّم.
16. استمر في تركيب بايات التعبئة والبايات المُدعّمة حتى تكتمل الطول المطلوب للسقف.
17. بعد إكمال هيكل السقف، اسحب غشاء الكيدر فوق المسار وأمّنه على السقالة. يمكن تركيب الغشاء تسلسلياً، باياً تلو الآخر.
18. بمجرد تغطية السقف بالكامل، فك برج السقالة المؤقت.

التركيب بالانزلاق

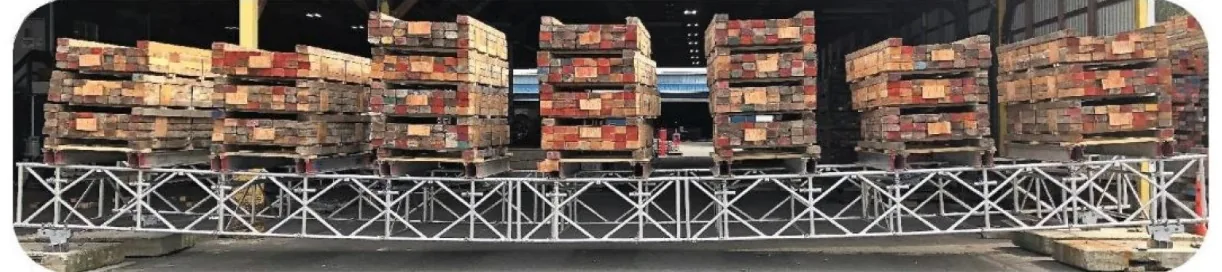

التركيب بالانزلاق مفيد عندما يمكن إنشاء منصة عمل متدرجة في أحد أطراف المبنى وتحريك السقف تدريجياً إلى الموضع.

1. أنشئ منصة عمل متدرجة في أحد أطراف المبنى. بمجرد إنشائها، يمكن للعمال بناء الباي المُدعّم الأول.
2. ضع عوارض المسار فوق العوارض/العارضات بفاصل أقصاه 1.2 م، مؤمّنة بأزواج من مشابك العارضة. ثبّت سدّة النهاية ببرغيين M16 × 40 في طرف واحد فقط. اربط عوارض المسار بأزواج من لوحات الوصل وأربعة براغي M16 × 40 لإكمال الطول الكامل للسقف. ثبّت سدّة النهاية ببرغيين M16 × 40 في الطرف الآخر.
3. أنشئ تجميعة سقف منزلق بربط تجميعة العجلات باللوحة العلوية 18° بأربعة براغي M12 × 40، وثبّت وصل السقف بدبوسي قفل Ø30 مم × 90 مم.
4. باستخدام المنصة المتدرجة، جمّع العارضة الأولى بالعرض المطلوب باستخدام عارضة القمة والعوارض الماسية المربوطة بستة دبابيس أمان Ø12 مم × 70 مم. ادعمها مؤقتاً بأنابيب رأسية قصيرة ومشابك زاوية قائمة. ثبّت العارضة الأولى المجمعة بوصل السقف من الجانبين، مع التأكد من أن تجميعة السقف المنزلق عمودية.
5. أنزلق بتجميعة سقف منزلق أخرى على كل مسار إلى المسافة المطلوبة لعرض الباي من العارضة الأولى. أكمل قسم عارضة جديد، وادعمه مؤقتاً كما سبق واربطه بالزوج الجديد من التجميعات المنزلقة.
6. ثبّت الحجم المناسب من إطار K عند الحواف والإطار التالي صعوداً نحو القمة على فترات 2 م.
7. ركّب الأعضاء الأفقية بين إطارات K في الوتر العلوي لإنشاء تدعيم جانبي 1 م.
8. ثبّت دعامات البكرة عند القمة والحواف في الجيوب المخصصة.
9. ثبّت الأقطار على فترات 1 م بترتيب متعرج من القمة إلى الحواف.
10. في هذه المرحلة تكتمل الباي المُدعّمة المنزلقة الأولى. افصل العوارض عن دعاماتها المؤقتة من الأنابيب وادفعها.
11. كرر الخطوة 5 لتجميع بايات التعبئة في المواضع التي تركها الباي المُدعّم الأول. ثبّت أربع بايات تعبئة ثم كرر تركيب الباي المُدعّم.
12. بمجرد تجميع العارضة، ثبّت الأعضاء الأفقية عند الحواف والعضو الأفقي التالي صعوداً نحو القمة، بفاصل 1 م في الوتر العلوي و2 م في الوتر السفلي.
13. ثبّت دعامات البكرة عند القمة والحواف.
14. كرر الخطوات 10–12 لإكمال أربع بايات التعبئة.
15. بعد إكمال أربع بايات التعبئة، كرر الخطوات لتثبيت الباي المُدعّم.
16. استمر في تركيب بايات التعبئة والبايات المُدعّمة حتى تكتمل الطول المطلوب.
17. بعد إكمال الهيكل، ثبّت أنابيب وربطات إضافية في نقاط الدعم حسب تصميم المهندس.
18. اسحب غشاء الكيدر فوق المسار وأمّنه على السقالة. يمكن تركيب الغشاء تسلسلياً، باياً تلو الآخر.

التركيب بمساعدة الرافعة

التركيب بمساعدة الرافعة هو الأسرع للأسقف الكبيرة. التسلسل الأساسي هو:

1. تأكد من أن دعامة السقالة المحيطية جاهزة لاستقبال السقف المرفوع بالرافعة حسب تصميم المهندس.
2. حدد مساحة يمكن فيها تجميع البايات على الأرض. اعزل المساحة لحماية الجمهور.
3. على مستوى الأرض، أنشئ منصة عمل متدرجة مؤقتة لتجميع السقف القابل للرفع.
4. حدد الارتفاع الصحيح لعارضة القمة. اربط عارضتي قمة (مع المسار) بالطول المطلوب من إطارات التدعيم، مدعومة بأنابيب أفقية وربطات. ثبّت دعامات البكرة في الجيوب المخصصة.
5. ثبّت العوارض الماسية على عوارض القمة باستخدام أسنان فولاذية بستة دبابيس قفل Ø12 مم × 70 مم.
6. اربط العوارض الماسية بالطول المطلوب وثبّت الحافة على الجانبين. جميع الوصلات تستخدم أسناناً فولاذية بستة دبابيس قفل Ø12 مم × 70 مم.
7. استمر في تركيب إطارات K من القمة إلى الحواف على فترات 2 م.
8. ركّب الأعضاء الأفقية بين إطارات K في الوتر العلوي لإنشاء تدعيم جانبي 1 م.
9. ثبّت دعامات البكرة عند حواف السقف.
10. ثبّت الأقطار على فترات 1 م بترتيب متعرج من القمة إلى الحواف.
11. في هذه المرحلة تكتمل الباي المُدعّمة الأولى وهي جاهزة للرفع.
12. ثبّت الأحزمة على نقاط الرفع التي حددها المهندس. تُحتاج أربع نقاط رفع، مع وضع الحزمة بزاوية لا تقل عن 70° عن الأفق.
13. ارفع الباي المُدعّمة الكاملة الأولى إلى الموضع واربطها بالسقالة، مع التأكد من محاذاتها بشكل صحيح. ثبّت العارضة على السقالة حسب التصميم. يمكن ربط خطوط يدوية بعوارض الحواف قبل الرفع لتوجيه الباي أثناء النزول.
14. أنشئ باي مُدعّمة ثانية كاملة على الأرض بتكرار الخطوات 4–12.
15. ارفع الباي المُدعّمة الثانية إلى الموضع. يمكن استخدام عضو أفقي عند الحافة لتحديد المسافة الصحيحة من الباي الأولى. ثبّت العارضة حسب التصميم.
16. يمكن الآن إكمال باي التعبئة بين البايات المُدعّمة. عملياً من القمة إلى الحواف، ثبّت الأعضاء الأفقية بفاصل 1 م في الوتر العلوي و2 م في الوتر السفلي.
17. ثبّت دعامات البكرة عند القمة والحواف في الجيوب المخصصة.
18. استمر في العملية حتى تكتمل جميع البايات وتثبّت على الهيكل الداعم حسب التصميم.
19. اسحب غشاء الكيدر فوق المسار وأمّنه على السقالة. يمكن تركيب الغشاء تسلسلياً، باياً تلو الآخر.

تركيب غشاء الكيدر

الظروف الجوية السائدة تحدد ما إذا كان من الآمن البدء في تمديد الأغشية، لأنها عرضة للرياح القوية.

• يُفضّل تمديد الغشاء بواسطة أربعة عمال، اثنان على كل جانب من السقف.
• يجب نشر حبلين فوق السقف من جانب إلى آخر قبل البدء.
• تأكد من أن الأغشية مطوية ونظيفة وصالحة للاستخدام. افحص خرزة الكيدر بصرياً بحثاً عن قطع أو أضرار. لا تستخدم أغشية تالفة.
• ضع الغشاء على منصة العمل مباشرة أسفل الباي المراد تغطيته.
• أدخل أنبوب الشد عبر الجيوب عند حافة الغشاء واربط الحبلين المنشورين بأمان بأنبوب الشد عند القطعتين الخارجيتين.
• أدخل البكرات فوق المسار في كل جانب.
• أدخل خرز الكيدر في المسار حتى عمق 1.5 م لضمان المحاذاة الصحيحة. اسحب الحبال تدريجياً وبشكل متساوٍ لتمرير الغشاء عبر السقف داخل المسار.
• عندما يُسحب الغشاء بالكامل، ثبّت أنبوب شد آخر في جيوب الحافة الأخرى. ثبّت أنابيب الشد على كل جانب بأربع أربطة شد إلى العوارض أو الأنابيب القائمة.
• يمكن تركيب الأغشية تسلسلياً مع إكمال كل باي، أو جميعها معاً بعد تجميع السقف بالكامل.

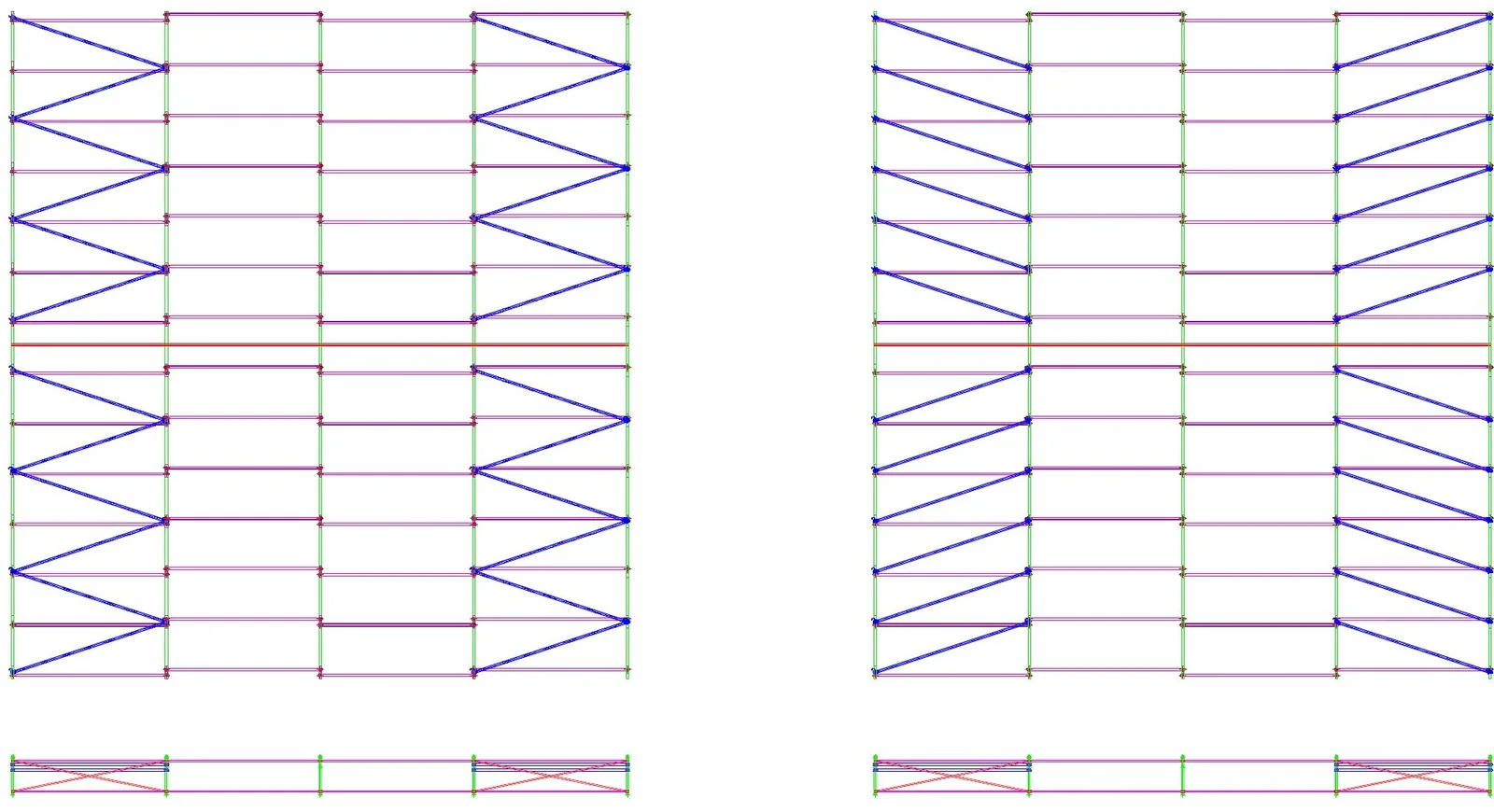

توزيعات الأقطار

يعتمد توزيع الأقطار على ما إذا كان السقف يُبنى يدوياً أو بالرافعة، وعلى استخدام إطارات K أو أقطار متقاطعة. تُلخّص الجداول التالية التوزيعات الثلاثة القياسية.

بناء يدوي بأقطار متقاطعة

العنصر	المتطلب
البايات المُدعّمة	1 من كل 3، بالإضافة إلى 1 عند كل طرف (hastial)
تباعد الأقطار المتقاطعة	1 م في الوضع الرأسي
تباعد الحواجز	1 م في الوتر العلوي، 1 م في الوتر السفلي
تباعد الأقطار القطرية	1 م بترتيب متعرج أو بزاوية واحدة
بايات التعبئة	حد أقصى 2 باي غير مُدعّم قبل الباي المُدعّم التالي
تباعد الأعضاء الأفقية	1 م في الوتر العلوي، 2 م في الوتر السفلي

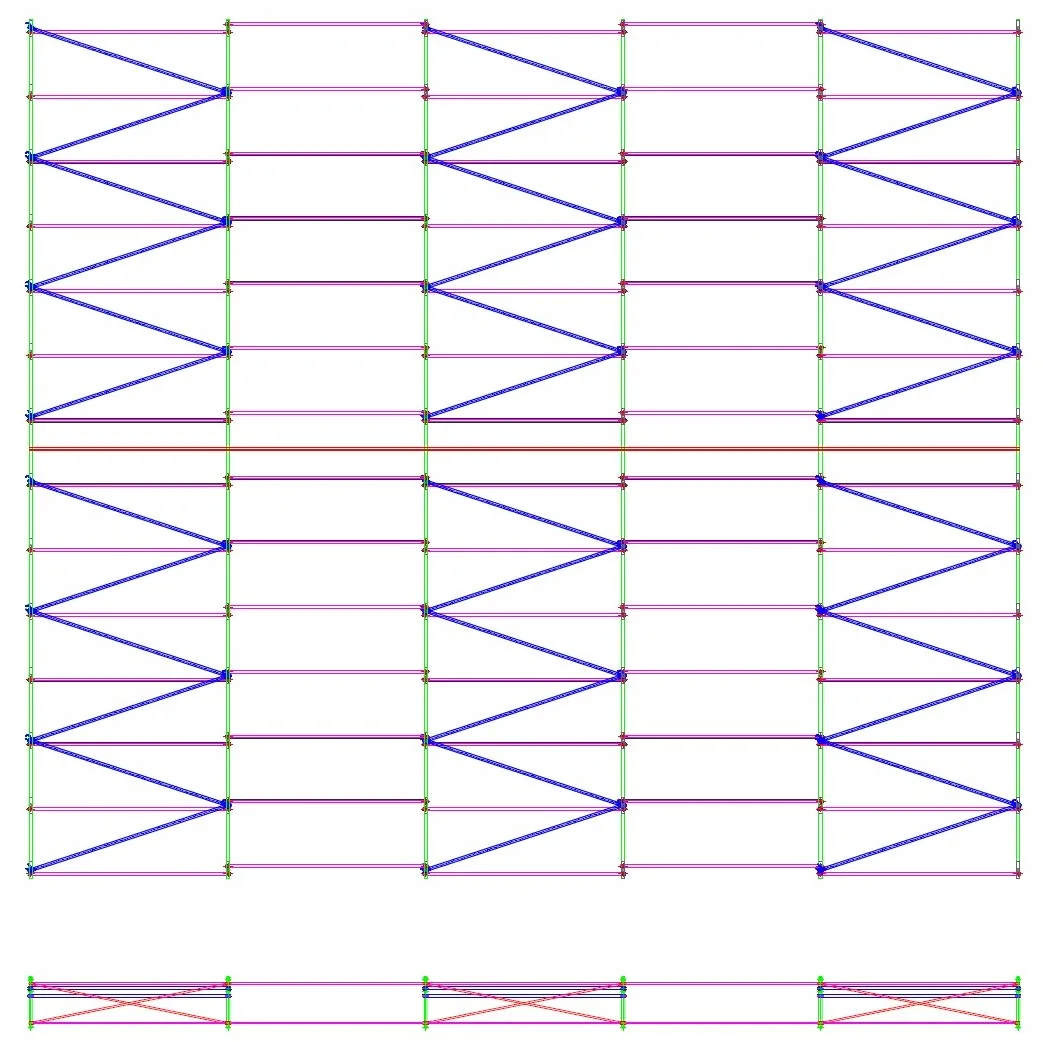

مساعدة بالرافعة بإطارات K

العنصر	المتطلب
البايات المُدعّمة	1 من كل 2، بالإضافة إلى 1 عند كل طرف
تباعد إطارات K	2 م في الوضع الرأسي
تباعد الأعضاء الأفقية	2 م بين إطارات K
تباعد الأقطار القطرية	1 م بترتيب متعرج
بايات التعبئة	حد أقصى 1 باي غير مُدعّم قبل الباي المُدعّم التالي
تباعد الأعضاء الأفقية (تعبئة)	1 م في الوتر العلوي، 2 م في الوتر السفلي

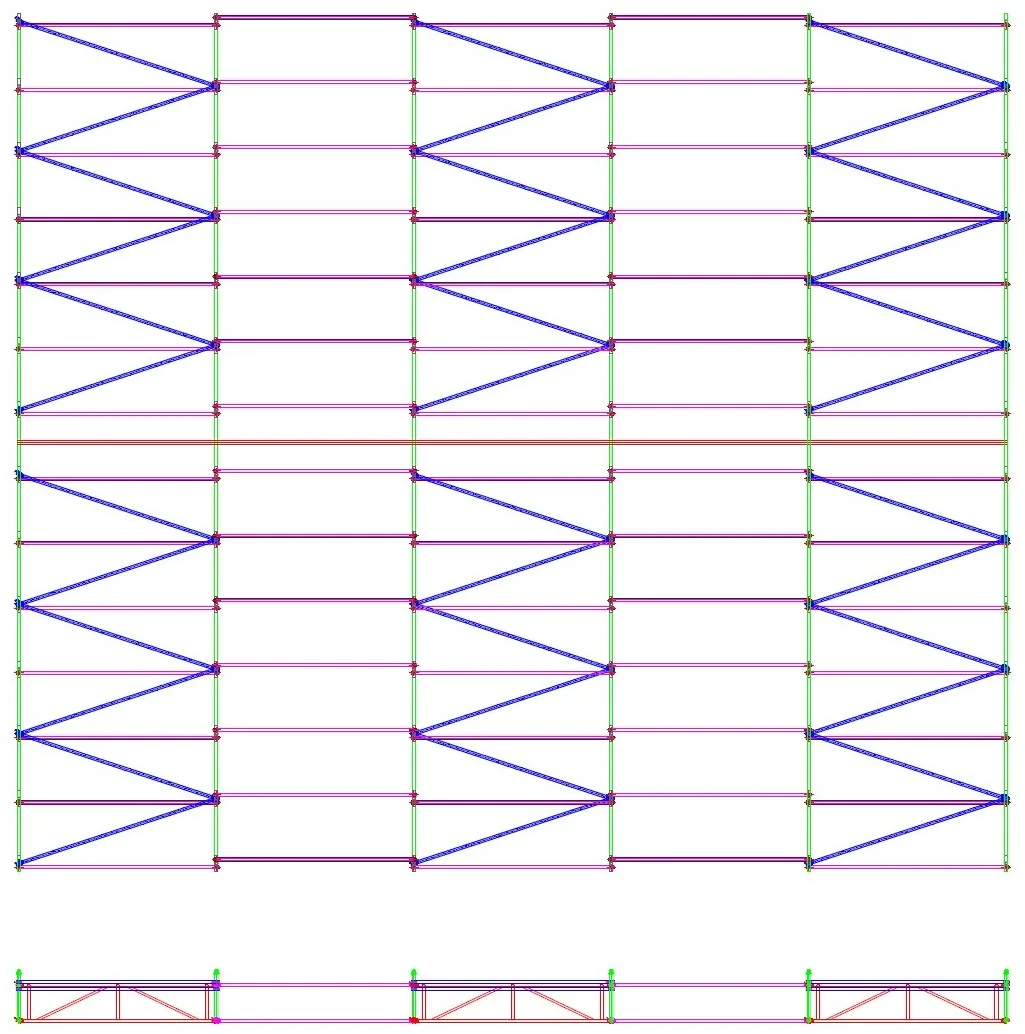

مساعدة بالرافعة بأقطار متقاطعة

العنصر	المتطلب
البايات المُدعّمة	1 من كل 2، بالإضافة إلى 1 عند كل طرف
تباعد الأقطار المتقاطعة	1 م في الوضع الرأسي
تباعد الحواجز	1 م في الوتر العلوي، 1 م في الوتر السفلي
تباعد الأقطار القطرية	1 م بترتيب متعرج أو بزاوية واحدة
بايات التعبئة	حد أقصى 1 باي غير مُدعّم قبل الباي المُدعّم التالي
تباعد الأعضاء الأفقية	1 م في الوتر العلوي، 2 م في الوتر السفلي

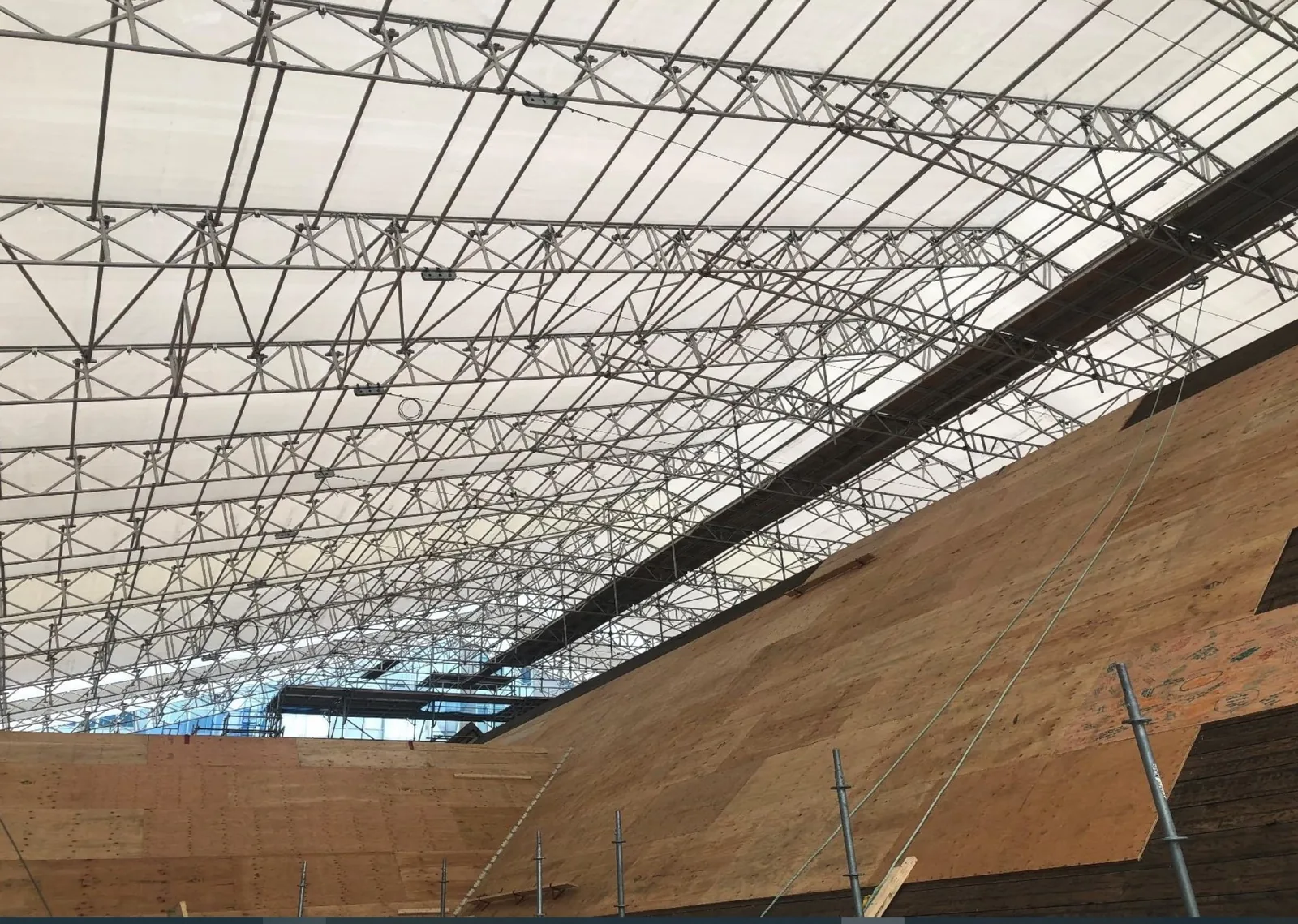

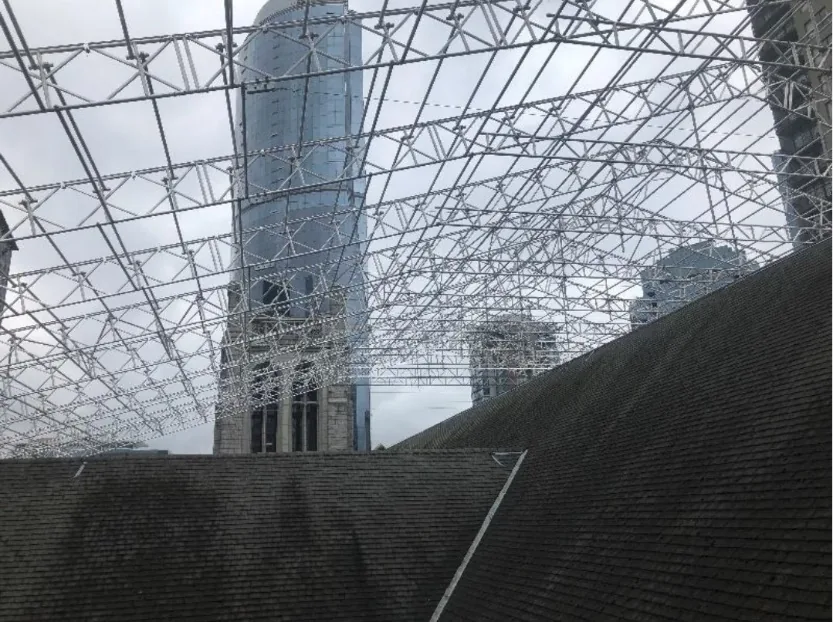

صور تقدم المشروع

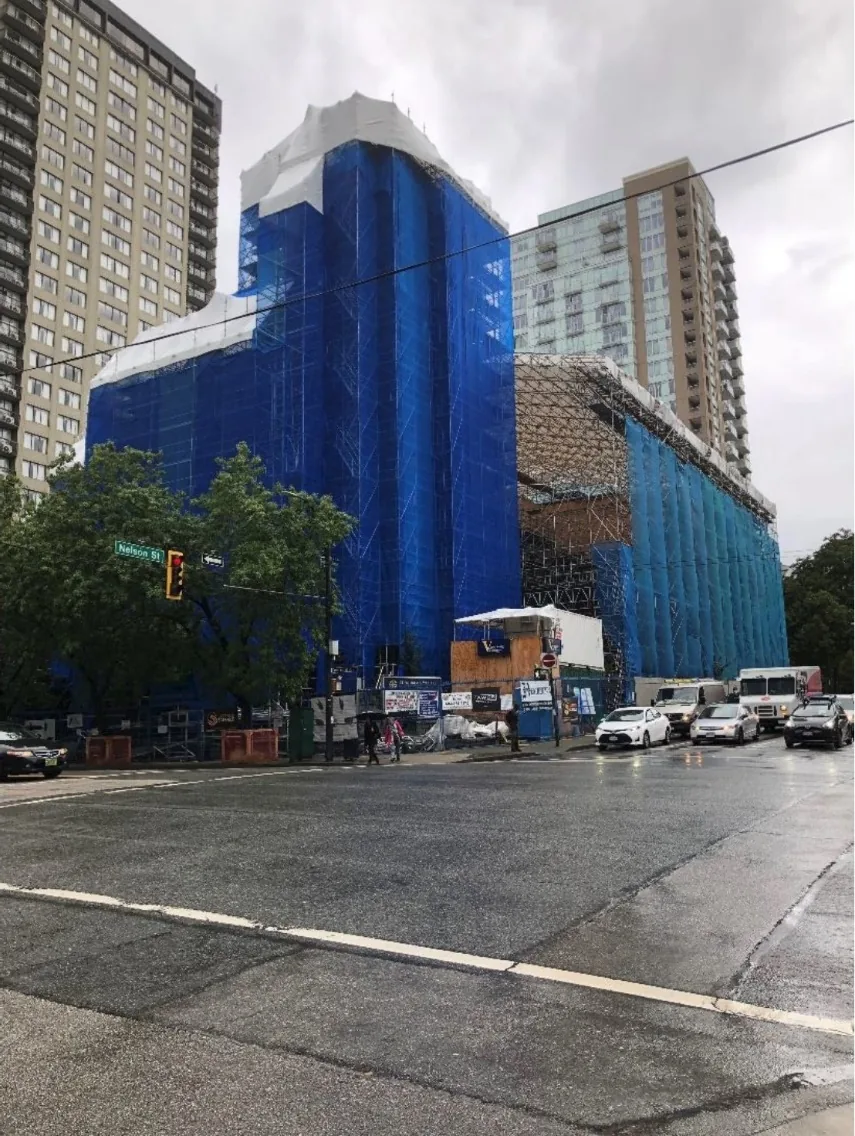

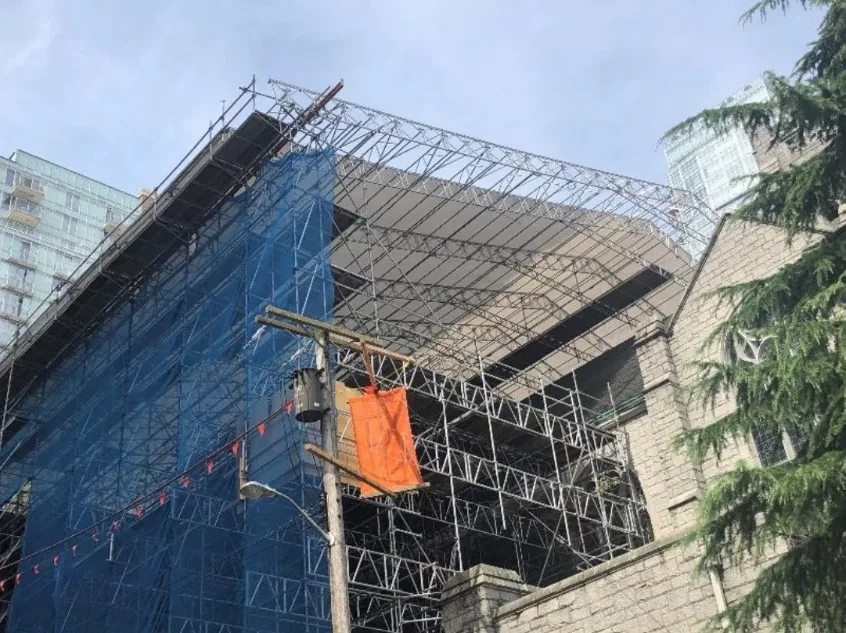

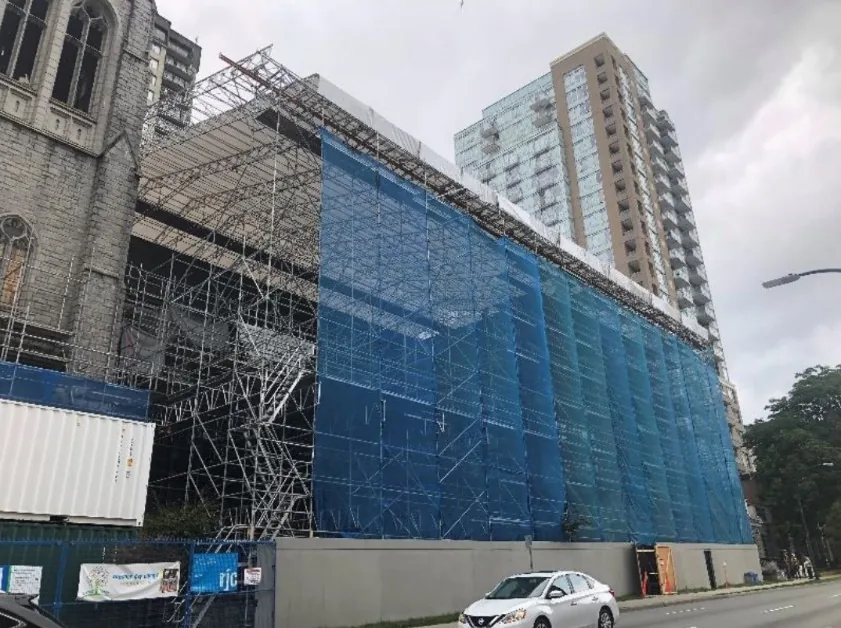

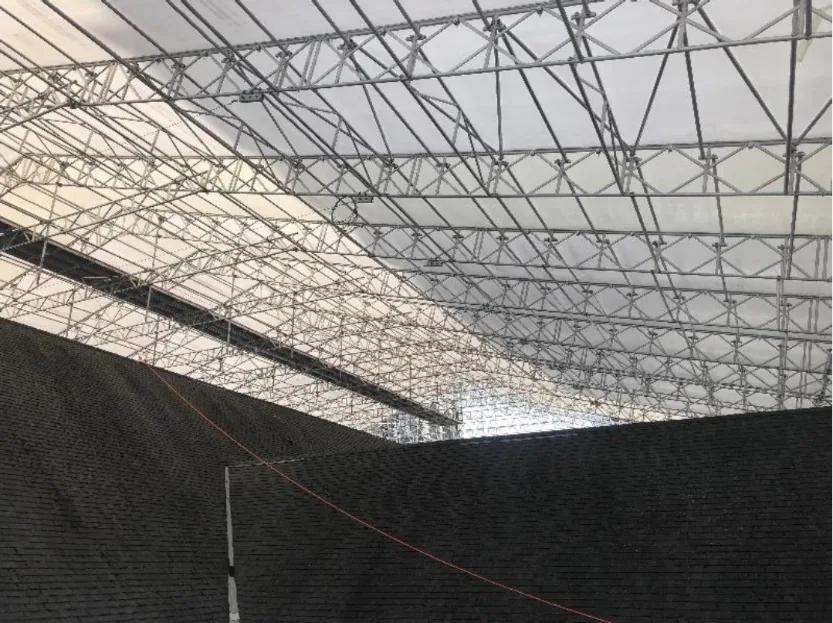

تُظهر الصور التالية تركيبات فعلية لأنظمة السقف المؤقت ACE SCAFFOLD في الموقع.

الخاتمة

سواء كنت تبني السقف يدوياً أو تنزلق به أو ترفعه بالرافعة، تنطبق نفس المبادئ: اتبع تصميم المهندس، استخدم المكونات الصحيحة، دعّم كل باي وأمّن الغشاء بإحكام. لمعرفة أبعاد النظام وقدرات التحميل والدعم في تصميم مشروعك، اطلع على صفحة منتج نظام السقف المؤقت أو تواصل مع فريق ACE SCAFFOLD.
